Если требуется зафиксировать достижение крайней точки перемещения с гарантированным размыканием цепи, ставят концевой выключатель. Когда нужно отслеживать положение объекта без касания и с высокой частотой обновления сигнала, применяют датчик положения. Ошибка выбора проявляется быстро: либо контактная группа выгорает от частых срабатываний, либо бесконтактный элемент начинает давать ложные сигналы из-за помех.

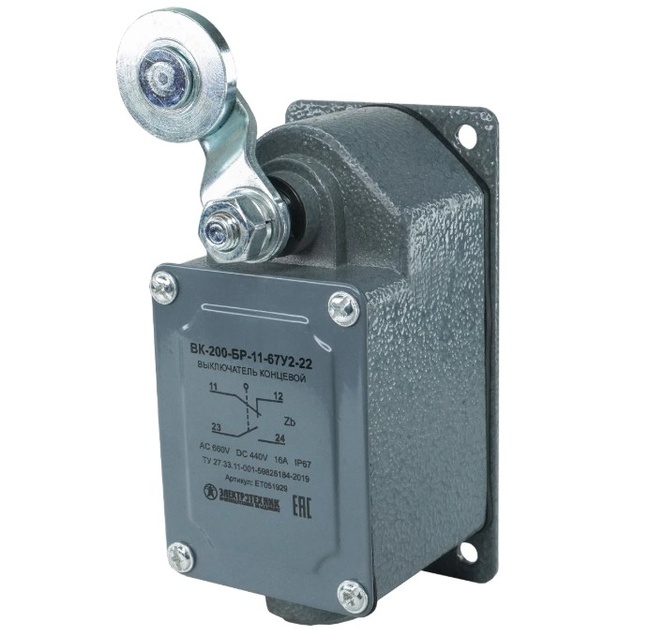

Как работает концевой выключатель в реальном узле
В корпусе установлен шток с пружиной и контактный блок. Подвижная часть механизма давит на шток в момент достижения крайней точки, пружина передает усилие на контактную группу, контакты меняют состояние. Электрическая цепь разрывается или замыкается, сигнал уходит на исполнительный элемент.
Механизм прост, но поведение зависит от геометрии. Если рычаг длинный и закреплен с люфтом, возникает задержка срабатывания: сначала происходит прогиб, затем переключение контактов. В подъемных столах и воротных приводах такой выключатель ставят в зоне жесткого упора, чтобы исключить недожим.
Есть ограничение по частоте. При серии быстрых циклов контактная пара нагревается, на поверхности появляется нагар, сопротивление растет. В итоге напряжение на выходе падает, и управляющий элемент начинает работать нестабильно.

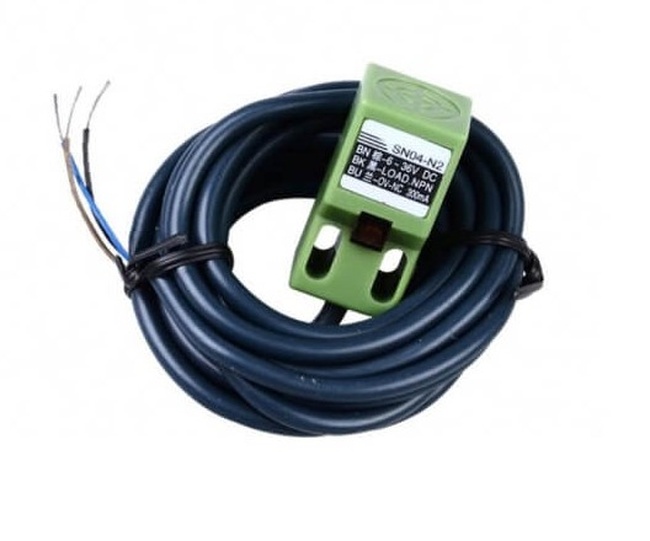

Как формирует сигнал датчик положения
В индуктивной модели катушка создает переменное магнитное поле. Когда металлическая пластина попадает в зону чувствительности, поле искажается, электроника фиксирует изменение амплитуды и выдает сигнал. В оптическом варианте источник света направляет луч на приемник, и перекрытие луча меняет состояние выхода.
Отсутствие механического контакта убирает износ как фактор. Поэтому такие датчики ставят на линии с высокой скоростью перемещения, где физический контакт разрушился бы за несколько смен. В гидроцилиндрах датчики размещают вдоль корпуса, чтобы фиксировать не только крайние, но и промежуточные положения штока.
Есть тонкость с настройкой расстояния. Если объект проходит по границе зоны чувствительности, сигнал может «дребезжать» не из-за контактов, а из-за колебаний поля. Решение — сместить датчик ближе или использовать модель с гистерезисом.

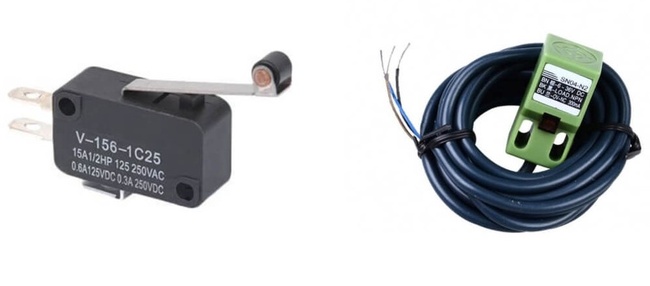

Где устройства совпадают по задаче и где расходятся
Оба варианта выдают сигнал о положении детали, но делают это разными способами. Выбор упирается в физику взаимодействия с объектом и условия эксплуатации:
- способ фиксации: механическое нажатие против изменения поля или светового потока;
- ресурс: у механики он ограничен износом контактов, у бесконтактного решения — ресурсом электроники;
- точность: датчик держит стабильный порог, выключатель зависит от упругости и зазоров;
- скорость: бесконтактные устройства работают на высокой частоте без потери сигнала;
- устойчивость к среде: герметичный выключатель переносит грязь лучше оптики, но уступает индуктивному датчику при постоянных циклах.
Редкий сценарий — совместная установка. Датчик отслеживает приближение каретки и подает ранний сигнал на замедление, а выключатель фиксирует крайнее положение и жестко разрывает цепь при превышении хода. Такое решение применяют в оборудовании с инерционными нагрузками.
Еще одна ошибка — подключение датчика рядом с силовыми кабелями без экранирования. Электромагнитные наводки искажают сигнал, контроллер получает ложные импульсы. Проблему решают разносом трасс и использованием экранированного кабеля с заземлением.
Выбор сводится к трем параметрам: частота срабатывания, среда и требуемая точность. Если узел работает медленно и важна жесткая фиксация положения — ставят механический элемент. При высокой скорости и необходимости стабильного сигнала без износа — применяют датчик положения.
