Неправильно подобранный конечник редко выходит из строя сразу. Сначала появляется нестабильное срабатывание, затем механизм начинает "проскакивать" точку остановки, а спустя несколько недель подгорают контакты или ломается приводной ролик. Особенно часто это происходит на воротах, станках и конвейерах, где выключатель работает под ударной нагрузкой.
При выборе учитывают не только напряжение и тип корпуса. Намного важнее понять, как именно подвижная часть будет нажимать на привод, с какой скоростью происходит контакт, есть ли вибрация, масло или перекос направляющей. Из-за этого одинаковые внешне модели могут работать совершенно по-разному в одной и той же схеме. Например, концевые выключатели ВК рассчитаны на одни режимы работы, а выключатель путевой ВПК - уже на более жесткие условия с высокой механической нагрузкой.
- для медленного линейного перемещения подходит штоковый привод;
- при боковом заходе кулачка лучше использовать роликовый механизм;
- в запыленной среде нужен литой корпус с высоким IP;
- при частом срабатывании важен ресурс контактной группы;
- для ударных нагрузок необходим запас по механической прочности.
Почему одинаковые на вид модели работают по-разному
Ошибка начинается с визуального сравнения. Многие выбирают выключатель только по форме корпуса и расположению контактов, хотя основная разница находится внутри механизма. Один аппарат рассчитан на плавное касание, другой - на резкое боковое усилие. Если перепутать режимы, пружина начинает работать с перегрузкой, а шток получает перекос.
Механика срабатывания напрямую влияет на ресурс. Когда кулачок нажимает на ролик под неправильным углом, боковая нагрузка передается не на ось ролика, а на направляющую штока. В результате люфт появляется намного раньше расчетного срока. Особенно быстро это проявляется на подъемных механизмах и тележках.
Еще одна проблема - попытка ставить компактные модели в тяжелые промышленные узлы. Небольшой конечник может выдерживать электрическую нагрузку, но разрушаться механически уже через несколько тысяч циклов. Поэтому для кранового оборудования и станков обычно выбирают усиленные серии с металлическим корпусом.
От чего зависит момент срабатывания
Точка срабатывания определяется не только ходом штока. На нее влияет жесткость возвратной пружины, скорость нажатия и форма приводного элемента. Роликовый рычаг срабатывает плавнее прямого толкателя, потому что часть нагрузки уходит в качение, а не в удар.
У моделей с длинным рычагом допуск по положению кулачка больше. Это удобно на оборудовании с люфтом или вибрацией. Но есть ограничение: длинный рычаг хуже переносит резкие удары и быстрее теряет точность позиционирования.
Почему ошибка в усилии нажатия быстро выводит механизм из строя
Слишком слабая пружина вызывает дребезг контактов. Контактная группа начинает многократно замыкаться и размыкаться за доли секунды, из-за чего появляется перегрев и нагар.
Слишком жесткая пружина вызывает другую проблему. Кулачок начинает бить по приводу с повышенной нагрузкой, особенно если скорость перемещения высокая. В таких условиях пластиковые ролики раскалываются намного быстрее металлических.
Чем отличаются серии для разных задач
Серии различаются не маркетинговыми обозначениями, а внутренней механикой, типом контактного узла и допустимой нагрузкой. Именно поэтому взаимозаменяемость между моделями ограничена даже при одинаковой схеме подключения.

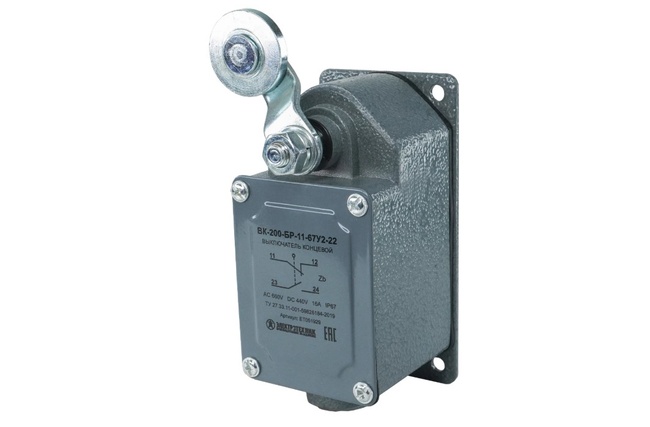

Где используют концевые выключатели ВК
Серия ВК обычно применяется в системах с относительно точным позиционированием и умеренной механической нагрузкой. Такие модели часто ставят на упаковочное оборудование, автоматические линии и механизмы с повторяемым циклом движения.
Ключевое отличие ВК - компактная конструкция и сравнительно мягкое срабатывание. Это удобно там, где нет сильных ударов. Но в загрязненной среде ресурс быстро падает, если корпус имеет слабую защиту от пыли и эмульсии.

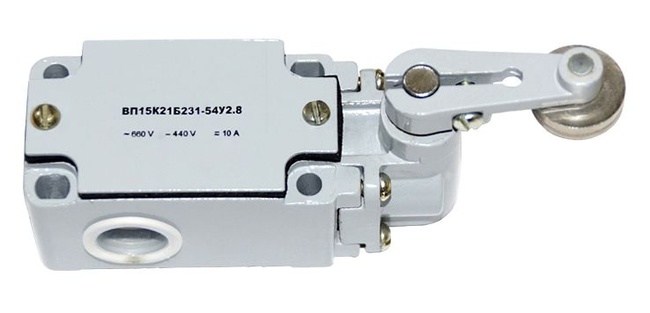

Когда подходит выключатель концевой ВП
Серия ВП рассчитана на более грубые условия эксплуатации. Корпус у таких моделей обычно массивнее, а механизм привода переносит более высокое усилие нажатия.
В отличие от ВК, выключатель ВП лучше работает на оборудовании с вибрацией. Однако при точном позиционировании он менее удобен из-за более жесткого хода и увеличенного усилия срабатывания.

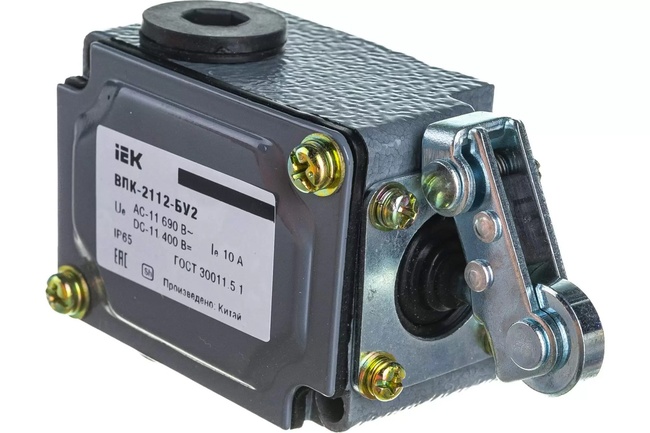

В каких механизмах ставят выключатель путевой ВПК
Серия ВПК применяется там, где выключатель должен выдерживать постоянные ударные нагрузки и частые циклы переключения. Это конвейеры, крановые тележки, лифтовые механизмы и транспортные системы.
Главное отличие ВПК - усиленная механика. Корпус и привод рассчитаны на длительную работу под нагрузкой. Но есть нюанс: массивный механизм требует точной установки. Если кулачок заходит с перекосом, ролик начинает изнашиваться неравномерно.

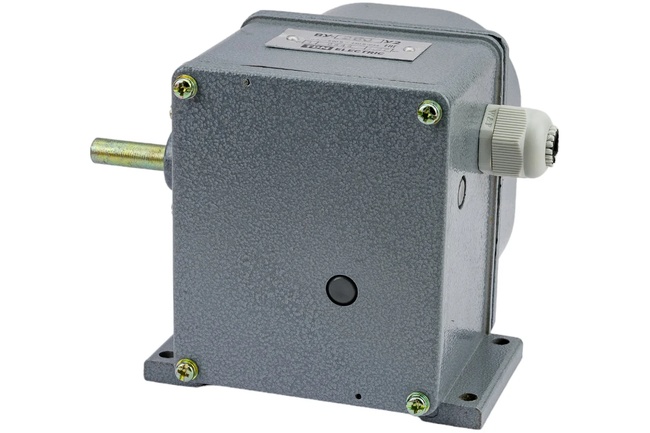

Для чего применяют концевые выключатели ВУ
Серия ВУ чаще используется в промышленной автоматике и системах управления, где нужна стабильность коммутации при длительной эксплуатации.
Такие выключатели обычно имеют хороший запас по электрическому ресурсу. Они лучше переносят частые переключения цепей управления, чем компактные бытовые модели. При этом ВУ хуже подходят для грубых механических ударов, чем усиленные ВПК.

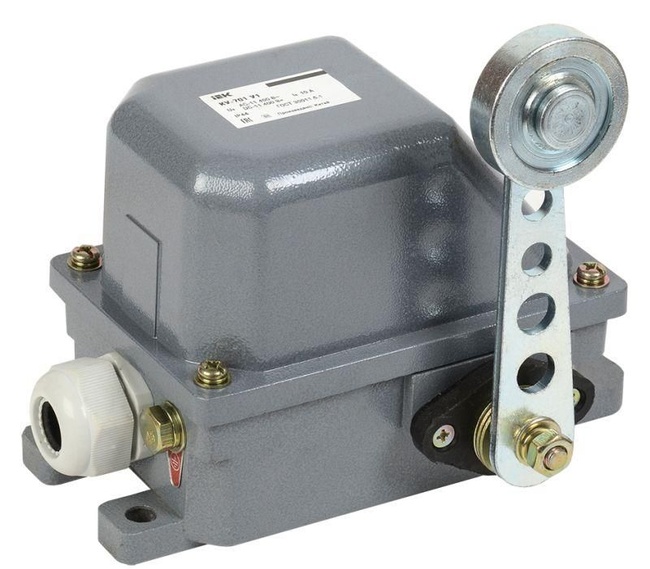

В каких условиях используют концевой выключатель КУ
Серия КУ применяется на тяжелом оборудовании, где присутствуют загрязнение, вибрация и высокая механическая нагрузка. Такие модели можно встретить на крановых установках, шахтных механизмах и производственных линиях с агрессивной средой.
КУ выигрывает у компактных моделей по прочности корпуса. Но из-за размеров его сложнее размещать внутри ограниченного пространства шкафа или станка.

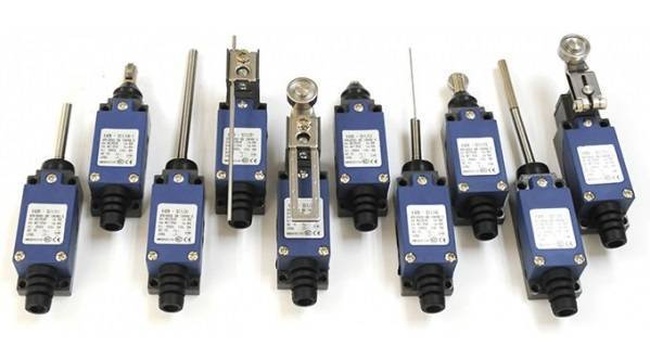

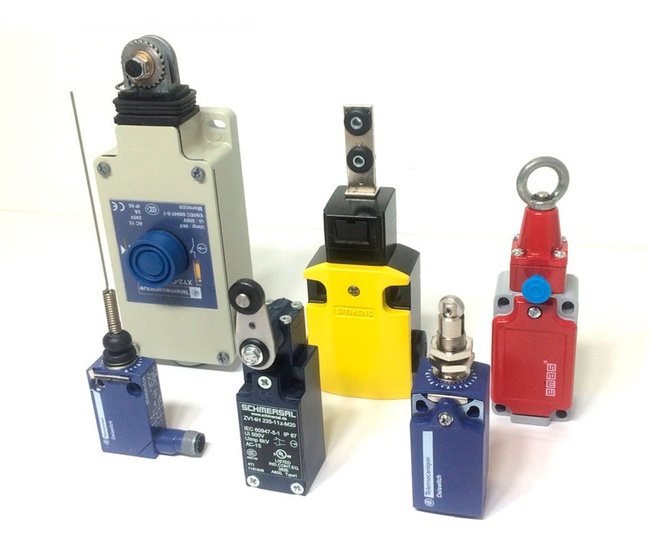

Как подобрать привод под подвижный механизм
Даже правильно выбранная серия может работать нестабильно из-за неподходящего привода. Основная ошибка - установка штокового механизма там, где движение идет под углом.
Если кулачок подходит сбоку, прямой шток начинает получать поперечную нагрузку. Через некоторое время появляется подклинивание, а возвратная пружина теряет плавность работы.
Ролик против штока: ключевое отличие
Роликовый привод лучше переносит скользящий контакт. Кулачок не трет поверхность напрямую, а прокатывается через ролик. Из-за этого уменьшается износ и снижается ударная нагрузка.
Штоковый вариант проще и дешевле. Но он подходит только при прямом нажатии без бокового смещения. Даже небольшой перекос вызывает ускоренный износ направляющей.
Когда рычажный механизм лучше прямого нажатия
Рычаг используют там, где невозможно точно удерживать траекторию движения. Например, на длинных подвижных тележках или воротных системах.
У рычажной конструкции больше допуск по ошибке позиционирования. В отличие от короткого штока, она допускает небольшие отклонения без разрушения корпуса. Обратная сторона - меньшая жесткость и более низкая точность срабатывания.
Почему перекос кулачка ломает корпус выключателя
Проблема появляется постепенно. Сначала ролик начинает стираться только с одной стороны, затем увеличивается люфт, после чего усилие передается уже на корпус.
Особенно быстро это происходит на высокой скорости. При ударе под углом инерция не успевает компенсироваться возвратной пружиной, поэтому нагрузка уходит прямо в крепление механизма.
Что проверяют перед подключением
Многие ориентируются только на схему контактов. Но одинаковая контактная группа еще не означает одинаковую допустимую нагрузку.
Перед подключением проверяют:
- рабочее напряжение;
- допустимый ток;
- тип контактов;
- степень защиты;
- механический ресурс;
- материал корпуса;
- допустимую частоту переключений.
Номинальный ток и напряжение контактов
Контакты цепи управления и силовой нагрузки работают по-разному. Если через маломощный выключатель пустить двигатель напрямую, контактная группа быстро обгорит из-за пускового тока.
Для индуктивной нагрузки запас по току нужен больше, чем для активной. Катушка контактора или электромагнит создает выброс напряжения при размыкании, поэтому слабые контакты изнашиваются намного быстрее.
Степень защиты IP и герметичность корпуса
Пыль и масло опаснее воды. Мелкая металлическая стружка постепенно попадает внутрь механизма и мешает нормальному перемещению контактной группы.
В сухом цехе часто хватает IP54. Для влажной среды, моек или уличной установки лучше использовать герметичные корпуса не ниже IP65. Иначе окисление контактов начинается уже через несколько месяцев.
Почему материал контактов влияет на ресурс
Серебросодержащие контакты лучше работают при частых переключениях. Они меньше подвержены образованию нагара.
Дешевые контактные группы быстрее перегреваются при высокой нагрузке. Сначала увеличивается сопротивление, затем корпус начинает локально нагреваться, после чего появляется нестабильное срабатывание.
Какие ошибки чаще всего возникают при выборе
Большинство отказов связано не с заводским браком, а с неправильным подбором под конкретный механизм.
Слишком жесткая пружина возврата
Иногда пытаются выбрать модель "с запасом". В результате приводной кулачок начинает испытывать чрезмерную нагрузку, а подвижный механизм теряет плавность хода.
На маломощных приводах это особенно заметно. Электродвигатель начинает работать с дополнительным сопротивлением, из-за чего растет нагрузка на редуктор.
Неверный запас хода
Слишком маленький рабочий ход приводит к нестабильному переключению. Контакты могут не успевать полностью перейти в нужное положение.
Избыточный ход тоже опасен. Когда привод постоянно дожимает механизм до упора, ускоряется износ пружины и направляющих.
Установка без учета вибрации
На вибронагруженных узлах крепеж постепенно ослабляется. Даже небольшой люфт меняет положение точки срабатывания.
По этой причине на станках и конвейерах часто используют металлические кронштейны вместо тонких монтажных пластин. Жесткое основание уменьшает смещение корпуса при вибрации.
Когда механический выключатель лучше датчика
Индуктивные датчики удобнее в монтаже и не имеют механического износа. Но у них есть ограничения, которые редко учитывают при проектировании.
При сильном электромагнитном шуме электронный датчик может выдавать ложные сигналы. Механический конечник в таких условиях работает стабильнее, потому что коммутация происходит физическим контактом.
Сравнение с индуктивными датчиками
Индуктивный датчик лучше подходит для высокой скорости и частого срабатывания. У него нет ролика, пружины и контактной группы.
Механический выключатель выигрывает в грязной среде с металлической стружкой и нестабильным питанием. Кроме того, он проще диагностируется без измерительного оборудования.
Где механика надежнее электроники
При низких температурах механические модели часто стабильнее дешевых датчиков. Электроника чувствительна к конденсату и скачкам напряжения.
Еще один редкий сценарий - старые производственные линии с релейной логикой. Там механический конечник проще интегрировать в существующую схему без переделки шкафа управления.
Как продлить срок службы коммутационного узла
Даже качественный выключатель быстро изнашивается при неправильной установке. Основной ресурс теряется не из-за электрической нагрузки, а из-за механических ударов.
Если привод постоянно работает "на излом", никакой запас по бренду или серии не спасает механизм от разрушения.
Почему загрязнение разрушает контактную группу
Пыль постепенно попадает внутрь корпуса и смешивается со смазкой. Получается абразивная масса, которая мешает нормальному перемещению контактов.
Металлическая стружка опаснее обычной пыли. Она может создавать паразитные токопроводящие дорожки внутри механизма.
Как влияет скорость срабатывания
При слишком медленном нажатии контактная группа дольше находится в промежуточном положении. В этот момент усиливается искрение и растет износ поверхности контактов.
Слишком резкий удар тоже вреден. Увеличивается нагрузка на ролик, ось и возвратную пружину.
Когда требуется защитный демпфер
Если подвижный механизм имеет большую массу, перед конечником иногда ставят демпфер или промежуточный упор. Он гасит часть энергии удара перед контактом с приводом.
Такое решение особенно полезно на тяжелых воротах, крановых тележках и длинных конвейерах, где инерция продолжает давить на привод даже после остановки двигателя.
