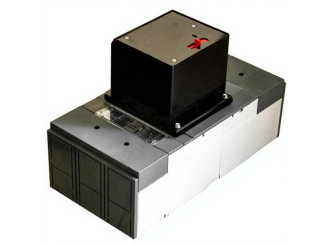

Выключатели-автоматы серии ВА55-41 предназначены для защиты промышленного оборудования от коротких замыканий (КЗ) и перегрузок. Автоматические выключатели ВА 55-41 в Беларуси также допускается использовать для защиты асинхронных двигателей от перегрузок в момент старта. Возможно применение в качестве приборов коммутации и управления системами уличного освещения, электроснабжения отдельных зданий и сооружений. Двухполюсные модели используются в сетях постоянного тока, трехполюсные — в сетях переменного тока.
Основные элементы выключателя ВА55-41
В состав автомата ВА 55-41 входят следующие узлы и элементы:
- корпус с крышкой;
- контактная система (коммутирующее устройство, КУ). Предназначена для размыкания и замыкания электрической цепи. КУ состоит из подвижных и неподвижных контактов. Неподвижные контакты закреплены на внутренней части корпуса прибора. Подвижные — на изолирующей планке, прикрепленной к управляющему механизму;
- механизм управления (МУ) — система ломающихся рычагов, связанная с контрольной ручкой. МУ предназначен для мгновенного отвода подвижных контактов от неподвижных при отклонении параметров электроснабжения от номинальных или при ручном управлении. При аварийной ситуации МУ отключает питание даже в том случае, если контрольная ручка удерживается в положении «Включено»;
- дугогасительные камеры (ДК). Располагаются под крышкой корпуса, для каждого полюса выключателя предусмотрены собственные ДК. Представляют собой вентилируемые отсеки в корпусе автомата. Играют роль недорогой системы гашения искр при замыкании/размыкании разъединителя;
- электронный расцепитель. Включает в себя управляющий блок (УБ), исполнительный электромагнит и измерительные датчики, встроенные в каждый полюс прибора. УБ имеет защитный кожух с органами настройки параметров срабатывания автоматики. Там же расположено гнездо «Тест» для проверки работоспособности защитного прибора. Исполнительный электромагнит служит для ручного или автоматического размыкания цепи по команде (УБ);
- нулевой расцепитель. Состоит из электромагнита (ЭМ), напрямую подключенного к защищаемой электроцепи. В рабочем положении якорь электромагнита притянут, его контактная группа замкнута. При понижении напряжения в защищаемой линии ниже уставки якорь под действием пружины возвращается в нерабочее состояние, разрывая цепь;
- независимый расцепитель. Представляет собой ЭМ, связанный через рычаги с механизмом управления. Предназначен для обеспечения коммутации контактов независимо от команд управляющего блока. Применяется для аварийного отключения сети.
Независимый расцепитель не входит в стандартный комплект поставки, поэтому цена модели с таким видом защиты выше. В качестве дополнительного оборудования в продаже имеются также электромагнитные приводы, устройства дистанционного контроля и сигнализации.
Технические характеристики ВА 55-41
Перед тем как покупкой автоматического разъединителя ВА 55-41 следует обратить внимание на характеристики:
- рабочее напряжение — до 690 В;
- ток выключателя (номинал) — 1000 А;
- уставки расцепителя относительно номинальной токовой нагрузки — от 0.36 до 1.0;
- предельная отлючающая способность — 55 кА при 400 В (33.5 кА при 690 В);
- виды уставок по току — по номиналу (от 90 до 1000 А), по КЗ (включая однофазное);
Автоматы представлены линейкой моделей с заводской уставкой номинальных токов в 250, 400, 630, 1000А.
Чтобы приобрести автоматический выключатель ВА 55-41 с доставкой по Минску или регионам, заполните форму заказа на сайте. Наш менеджер свяжется с Вами для уточнения способа доставки выключателя и выбора формы оплаты. Предоставляем гарантию, консультируем по выбору устройств защиты, их монтажу и эксплуатации. В нашем магазине представлено электротехническое оборудование стандарта ГОСТ. Официальная гарантия на всю продаваемую продукцию.
