Выключатели предназначены для эксплуатации в электроустановках с напряжением до 660 В переменного тока частоты 50 и 60 Гц и до 440 В постоянного тока для нечастых (до 6 раз в сутки) оперативных включений и отключений электрических цепей, а также для защиты электрооборудования от перегрузок и коротких замыканий.

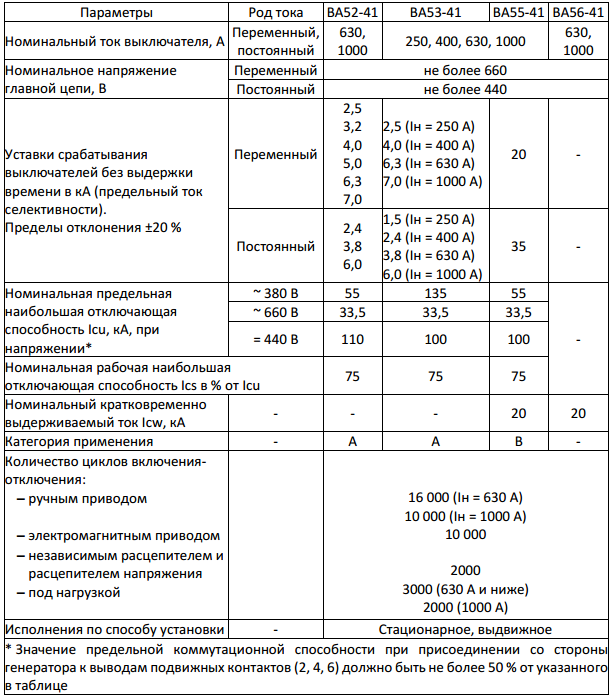

Структура условного обозначения выключателя
ВАХХ - ХХ - Х Х ХХ Х Х-ХХ ХХХХ
ВА Буквенное обозначение вида аппарата ВА
ХХ Условное обозначение номера серии 52, 53, 55, 56 или типа:
ХХ Условное обозначение номинального тока выключателя: 41 - до 1000 А
Х Условное обозначение числа полюсов, величины номинального тока в сочетании с вариантами присоединения по таблице 1
|
Цифра |
Количество полюсов (род тока) |
Вариант присоединения по величине номинального тока |
|
1 |
3 (переменный) |
Вариант по таблице 5: 250, 400, 630 А |
|
3 |
3 (переменный) |
Вариант по таблице 5: 250, 400, 630, 1000 А |
|
4 |
2 (постоянный) |
Вариант по таблице 5: 250, 400, 630 А |
|
8 |
2 (постоянный) |
Вариант по таблице 5: 250, 400, 630, 1000 А |
Х Условное обозначение вида максимального расцепителя тока и вида защит:
0 - без максимальных расцепителей тока (для выключателей ВА56);
2 - электромагнитные расцепители с защитой от тока короткого замыкания (для выключателей ВА52);
3 - электронный микропроцессорный максимальный расцепитель тока МРТ1-МП для защиты от токов перегрузки, короткого замыкания, однофазного короткого замыкания, защитой по каналу КЗ без выдержки времени и токов включения для выключателей ВА53, ВА55 переменного тока;
4 - электронный микропроцессорный максимальный расцепитель тока МРТ2-МП для защиты от токов перегрузки, короткого замыкания, защитой по каналу КЗ без выдержки времени и токов включения для выключателей ВА53, ВА55 переменного тока;
5 - электронный максимальный расцепитель тока МРТ6 для защиты от токов перегрузки и короткого замыкания для выключателей ВА53, ВА55 постоянного тока (выдержки времени: мгн., 0,1, 0,2, 0,3 с);
6 - электронный максимальный расцепитель тока МРТ8 для защиты от токов перегрузки и короткого замыкания для выключателей ВА53, ВА55 постоянного тока (выдержки времени: мгн., 0,2, 0,4, 0,6 с);
7 - электронный (микропроцессорный) максимальный расцепитель тока МРТ4-МП для защиты от токов перегрузки, короткого замыкания и токов включения для выключателей ВА53, ВА55 переменного тока
ХХ Обозначение исполнения по дополнительным расцепителям и вспомогательным контактам по таблице 2
Х Условное обозначение исполнения вида привода в сочетании со способом установки выключателя:
1 - ручной привод, стационарное исполнение;
3 - электромагнитный привод, стационарное исполнение;
5 - ручной дистанционный привод, выдвижное исполнение;
7 - электромагнитный привод, выдвижное исполнение
Х Цифра. Условное обозначение исполнения по дополнительным механизмам:
0 - отсутствуют;
5 - механизм для оперирования через дверь распредустройства выключателем стационарного исполнения с ручным приводом;
6 - устройство для блокировки положений «включено» и «отключено» выключателя стационарного исполнения;
7 - узел для установки электромагнитного замка у выключателей выдвижного исполнения;
8 - узел для установки электромагнитного замка и выключателей сигнализации конечных положений выключателей выдвижного исполнения
ХХ Условное обозначение исполнения по степени защиты:
20 - IP20;
00 - IP00
ХХХХ Условное обозначение климатического исполнения: УХЛ3, Т3
