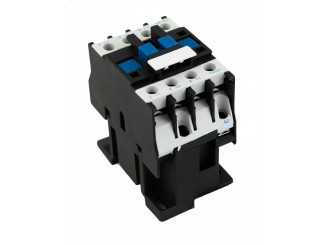

Электромагнитный пускатель ПМЛ (контактор) используется в качестве комплектующего изделия в схеме управления подключенного к трехфазной сети электропривода. Он осуществляет удаленный запуск и работу электродвигателя путем включения, выключения и регулирования напряжения в сети. Пускатель электромагнитный ПМЛ совместно с тепловым реле предохраняет подключенное оборудование от перегрева или перепадов напряжения. Это низковольтный электромагнитный модуль, который при необходимости может обеспечить запуск привода, а также его стабильную работу и автоматическое отключение питания при чрезмерной нагрузке.
Конструкция устройства электромагнитного пускателя
Конструкционно пускатель магнитный ПМЛ состоит из пластикового корпуса. Внутри корпуса расположен сердечник с якорем. На конструкции сердечника размещена втягивающая катушка. Ее положение фиксируется амортизаторами и выступами на стенках. По направляющим корпуса перемещается траверса с закрепленным якорем магнитной системы, а также мостики основных контактов с пружинами. Сердечник крепится к корпусу на планку с амортизаторами на концах. На крайних кернах сердечника закреплены витки с коротким замыканием. На средний керн якоря установлена обратная пружина. Корпус прибора имеет защиту от попадания влаги и пыли. Для винтового крепления на планку, контактор оснащен ползуном, зафиксированным пружинным способом, в нижней части корпуса.
Принцип работы
Принцип действия прибора основан на электромагнитной энергии. При включении по катушке проходит ток, возникает магнитное поле, притягивающее якорь. Происходит замыкание контактов, а по цепи проходит ток. При выключении питания происходит обесточивание катушки. Якорь возвращается в исходное положение притягиваясь пружиной при размыкании контактов.
Технические характеристики магнитных пускателей
Перед тем как купить магнитный пускатель следует учитывать характеристики:
- номинальный ток – от 10 до 250 А;
- напряжение главной цепи – до 660 В;
- частота цепи управления – 50-60 Гц;
- номинальное напряжение – 380 В, 660 В;
- оснащение термореле;
- степень защиты корпуса – до IP00-54.
Также учитывают величину прибора, тип крепления, наличие или отсутствие кнопок, мощность мотора, износостойкость и режим работы двигателя.
Условия эксплуатации
Электромагнитные пускатели разрешено использовать в следующих рабочих условиях:
- Рабочая температура от -40 - +40 градусов;
- Высота над уровнем моря — до 2000 метров;
- Степень загрязнения окружающей среды – не более 3;
- Вибрационные нагрузки – 5-100 Гц при ускорении до 1g.
Разрешено крепление на вертикальной плоскости с защелкиванием выводов на стандартную рейку или вверх и вниз при помощи винтов. При нарушении условий эксплуатации номинальные токи контакторов снижают на 10%.
Преимущества «Плато-Интел»
Для того, чтобы приобрести магнитный пускатель ПМЛ в Минске, оформите заказ в нашем интернет-магазине с доставкой по Беларуси. Наши консультанты помогут в выборе подходящего электротехнического оборудования. Компания предоставляет гарантию на всю продукцию до 12 месяцев.
