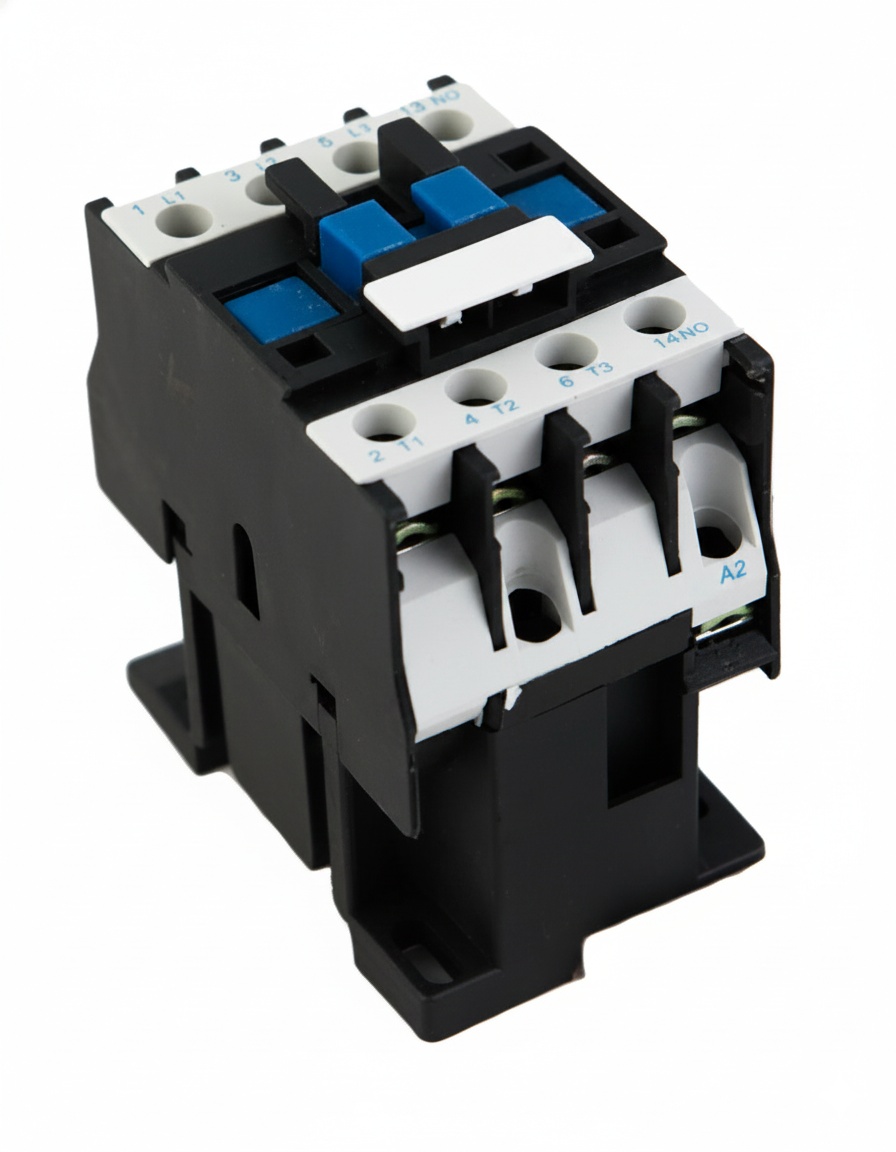

ПМЛ-1101 пускатель

Характеристики

• Пускатель ПМЛ 1101 имеет Типоисполнение: открытый без реле;
• Uкат. напряжение  управляющей катушки (переменный 50 Гц):  24/36/42/48/75/110/220/380/400/440 В;
• In  номинал. ток In 380 В:  9 А;
• Группа контактов - 1з-1 замыкающий;  1р- размыкающий; 1з+1р -1 замыкающий и 1 размыкающий; 2з+2р -2 замыкающих и 2 размыкающих; 2з+1р -2 замыкающих и 1 размыкающий; 1з+2р -1 замыкающий и 2 размыкающих; 3з+2р -3 замыкающих и 2 размыкающих
• Способ присоединения внешних проводников:  Винтовое соединение;
• Номинал Un (напряжение переменного тока):  230/ 380/ 660 В;
• Номинал Ui (напряжение изоляции): 660 В;
• Номинал  Uim (импульсное напряжение): 6кВ;
• Номинал Pn (мощность номинальная) при Un 220v  категория AC 3:  2.2 кВт;
• Номинал Pn (мощность номинальная) при Un 380v  категория AC 3: 4.0 кВт;
• Номинал Pn (мощность номинальная) при Un 660v  категория AC 3: 5.5 кВ.

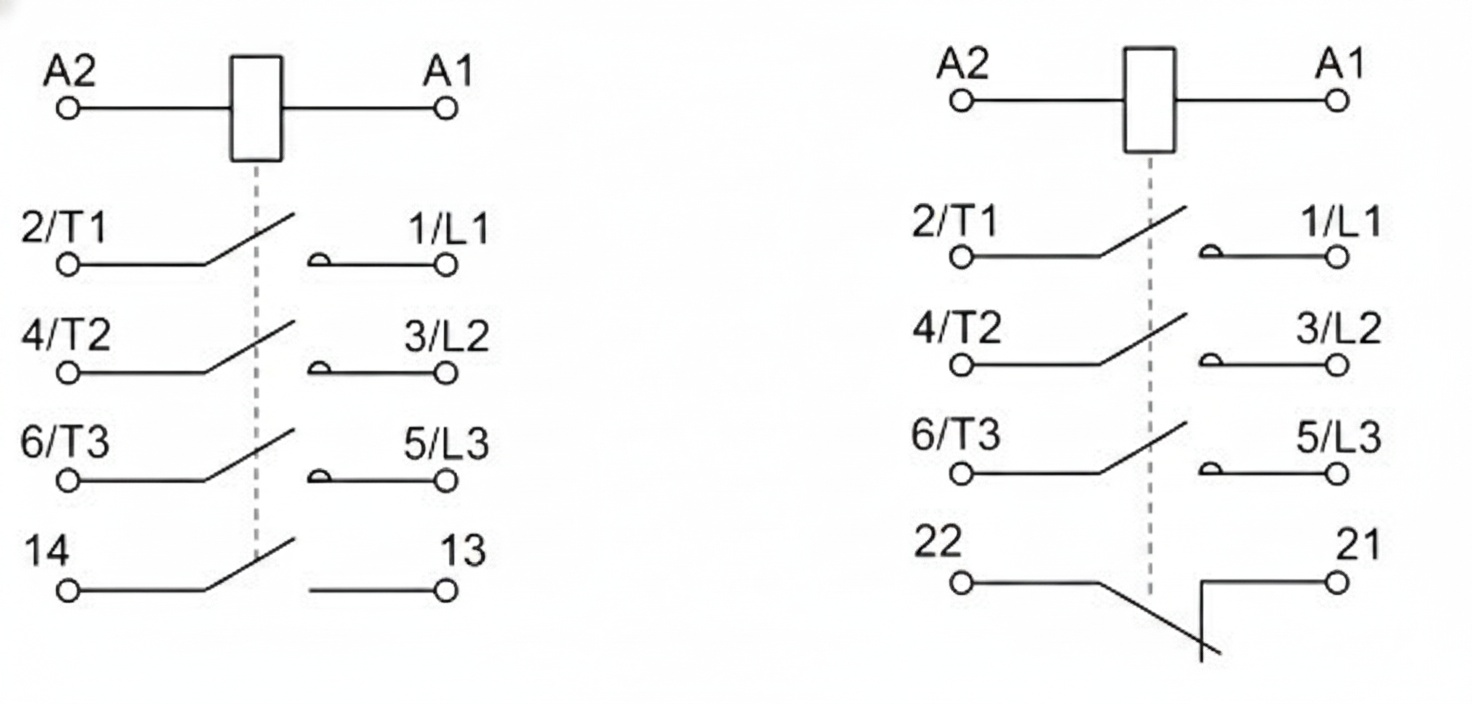

Схема подключения
