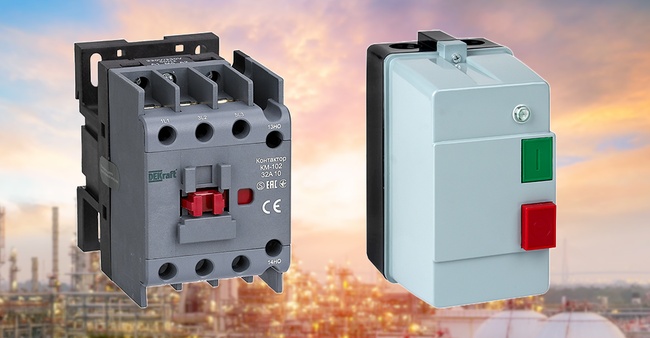

Многие устройства управления электродвигателями выглядят одинаково, поэтому возникает вопрос: совпадают ли по назначению и конструкции магнитный пускатель и контактор. Короткий ответ — нет. Контактор выполняет функцию коммутации цепи, а пускатель добавляет к ней защиту и готовность к запуску двигателя без внешних узлов. Различие появляется не в одном элементе, а в составе и сценарии применения.

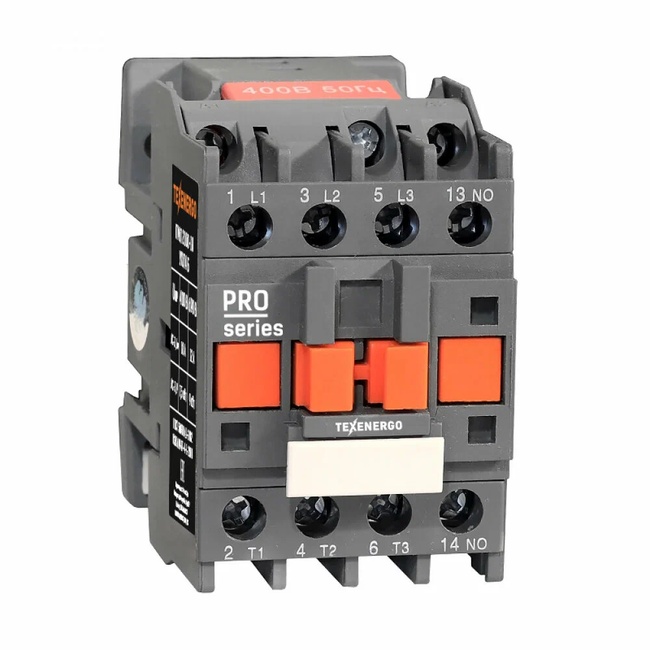

Магнитный пускатель: устройство, работа, где используется
Магнитный пускатель — это сборка для запуска и остановки асинхронного двигателя. Объект управления — электродвигатель. Инструменты внутри корпуса — электромагнитная катушка, силовые контакты, тепловое реле, вспомогательные контакты. Условия работы — шкаф управления или щит, питание катушки от сети управления.
Катушка создает магнитное поле, притягивает якорь, замыкает силовые контакты. Ток поступает на обмотки двигателя. Тепловое реле контролирует нагрев по току: при превышении заданного значения биметаллическая пластина изгибается, размыкает цепь управления, катушка обесточивается, контакты возвращаются в исходное положение. Причина — перегрузка или заклинивание ротора; механизм — тепловое расширение; результат — отключение без участия оператора.
Пускатель применяют там, где двигатель запускается часто и требуется защита без отдельного блока: насосные станции, вентиляторы, конвейеры. В шкафу достаточно подать питание и подключить кнопку «Пуск/Стоп» — дополнительных устройств не требуется.

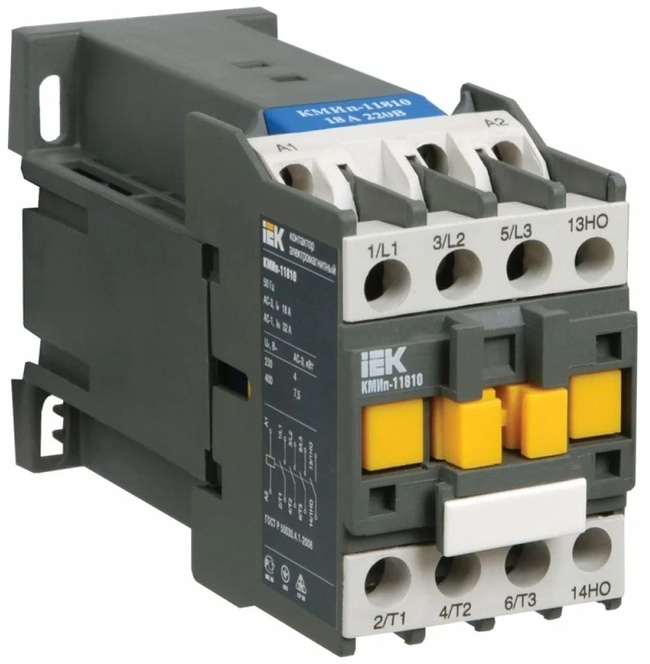

Контактор: устройство, работа, где используется
Контактор — коммутационный аппарат для частых включений и отключений нагрузки. Объект — линия питания или нагрузка (двигатель, нагреватель, освещение). Инструменты — катушка, якорь, силовые и вспомогательные контакты. Условия — установка в щите, управление низковольтным сигналом.
При подаче напряжения на катушку формируется магнитное поле, якорь перемещается, силовые контакты замыкают цепь. При снятии напряжения возвратная пружина размыкает контакты. Устройство не содержит встроенной тепловой защиты. Если защита нужна, ее добавляют отдельным реле или автоматом. Причина разделения — гибкость: один контактор можно использовать с разными типами защит; результат — универсальность в проектах.
Контакторы ставят в системах освещения, в распределительных щитах, в схемах автоматизации, где требуется дистанционное управление и высокая коммутационная износостойкость.
Чем похожи и чем отличаются
Сходство начинается с принципа: в обоих устройствах катушка создает магнитное поле, которое перемещает якорь и меняет состояние контактов. Оба работают с силовыми цепями и допускают частые включения. В обоих есть дугогасительные элементы, уменьшающие износ контактов при размыкании.
Различия появляются на уровне состава и назначения. Пускатель — это готовый узел для запуска двигателя: к контактору добавлено тепловое реле и вспомогательные цепи самоподхвата. Контактор — базовый коммутационный элемент без обязательной защиты. В результате пускатель занимает больше места, но сокращает количество внешних компонентов. Контактор компактнее и гибче в конфигурации.
Есть нюанс, который часто пропускают. Если к контактору подключить тепловое реле и собрать цепь самоподхвата кнопками, получится функциональный аналог пускателя. Но это уже сборка из отдельных узлов, а не единое изделие. Ошибка возникает, когда в проекте закладывают «голый» контактор для двигателя без защиты: при перегрузке обмотки нагреваются, изоляция деградирует, двигатель выходит из строя.
Еще один сценарий — управление нагрузкой с редкими включениями. Здесь пускатель избыточен: защита может быть реализована автоматом, а коммутацию выполняет контактор. Обратная ситуация — частые пуски насоса в грязной среде. Пускатель с тепловым реле быстрее локализует перегрузку и не требует отдельной настройки нескольких устройств.
Итог: это не одно и то же. Контактор — элемент коммутации. Пускатель — узел запуска двигателя на базе контактора с добавленной защитой и логикой удержания. Выбор зависит от задачи: нужен ли готовый запуск с защитой или гибкая коммутация с внешними модулями.
