Реле максимального тока (РМТ) — это устройство, отключающее питание потребителей при превышении силы тока в электросети сверх установленного значения. Своевременное обесточивание в аварийной ситуации позволяет избежать возгорания проводки и перегрева потребителей — двигателей, насосов, промышленных станков, прочей электротехнической продукции, чувствительной к качеству энергоснабжения.
РМТ устанавливаются в распределительные электрические щиты. В электрощитке релейные защитные приборы подключаются после автоматических выключателей.
Основные сферы применения:
- защита двигателей. Сверхнормативное увеличение числа ампер на обмотках двигателя происходит при превышении допустимой нагрузки на него (резкий старт, работа в условиях недостаточной мощности). Нагрев, сопутствующий такой ситуации, может разрушить электроизоляцию в обмоточных спиралях. Это чревато коротким замыканием и выходом оборудования из строя.
- защита трансформаторов. Необходима для исключения риска пробоя обмоток от перегрева при резких изменениях токовой нагрузки. Параметры срабатывания защиты в этом случае выставляют ниже, чем номинал используемого автоматического выключателя;
- защита распределительных линий электросетей. Данная мера безопасности поможет избежать пожара и порчи оборудования при замыканиях на землю, межфазных замыканиях трехфазных линий электроснабжения.
Принцип работы реле максимального тока
Устройство с катушкой и сердечником через клеммы включается в разрыв цепи и работает следующим образом:
- при нормальных нагрузках на сеть электромагнитное поле катушки невелико и не способно переместить сердечник, удерживаемый пружиной;
- с ростом числа ампер в проводниках увеличивается мощность магнитного поля;
- двигающийся сердечник давит на расцепитель;
- контакты расцепителя разводятся в стороны, происходит отключение питания защищаемой ветки электросети.
Чтобы имелась возможность скорректировать пороги срабатывания РМТ, в его конструкции предусмотрена трубка из диэлектрического материала, в которой размещен стальной сердечник. Трубка расположена в цилиндрическом отверстии, образованном витками обмотки. Положение трубки относительно регулируется винтом. Чем глубже в катушку будет погружена трубка, тем более сильное электромагнитное поле будет воздействовать на сердечник. Чувствительность прибора в этом случае возрастает.
Основные виды токовых реле
На данный момент доступны реле тока (РМТ) различающиеся по способу подключения: первичные и вторичные. Первичные включаются непосредственно в разрыв защищаемой электроцепи. Диапазон напряжений при первичном типе подключения — от 12 до 1000В.
Приборы вторичного типа предназначены для обслуживания магистральных электросетей напряжением более 1000В. Подключение к линии в этом случае не напрямую, а через вторичную обмотку понижающего трансформатора.
На нашем сайте представлены модели, отличающиеся механизмом отключения:
- электромагнитные с катушкой и сердечником;
- дифференциальные. Принцип работы основан на сравнении токовых параметров фазового и нулевого провода. Дифференциальные защитные устройства также срабатывают при коротких замыканиях, утечках электротока на землю (на корпуса оборудования);
- электронные. Их основной элемент — p-n-p транзистор. При заданной силе электротока переходы между p и n закрываются, линия электропитания обесточивается.

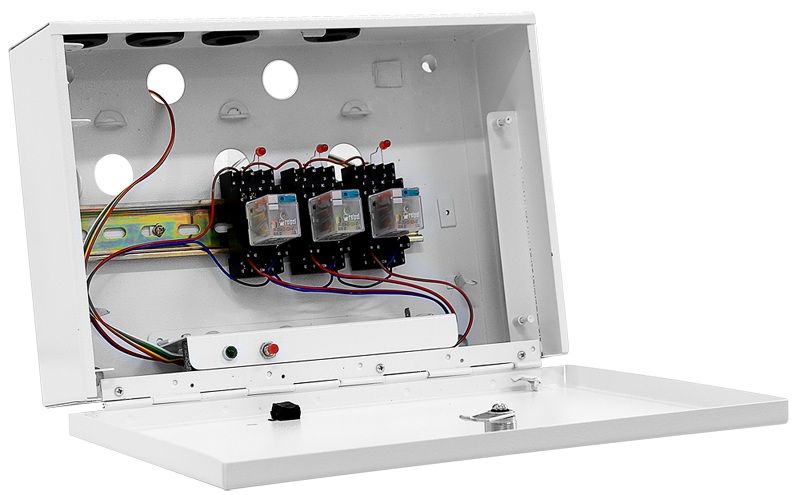

Как выбрать реле тока
Основные критерии выбора:
- номинальное напряжение;
- диапазон установки тока срабатывания (выбирается с учетом параметров подключаемого оборудования);
- время задержки отключения питания;
- продолжительность паузы перед повторным включением нагрузки;
- способ монтажа (на DIN-рейку, плоскую поверхность);
- класс пыле-, влагозащиты (зависит от условий эксплуатации);
- наличие звуковой и световой индикации срабатывания.
При наличии цифрового дисплея прибор сможет в режиме реального времени отображать параметры электросети: силу тока, напряжение, потребляемую мощность. Дисплей также упрощает процесс регулировки реле.
