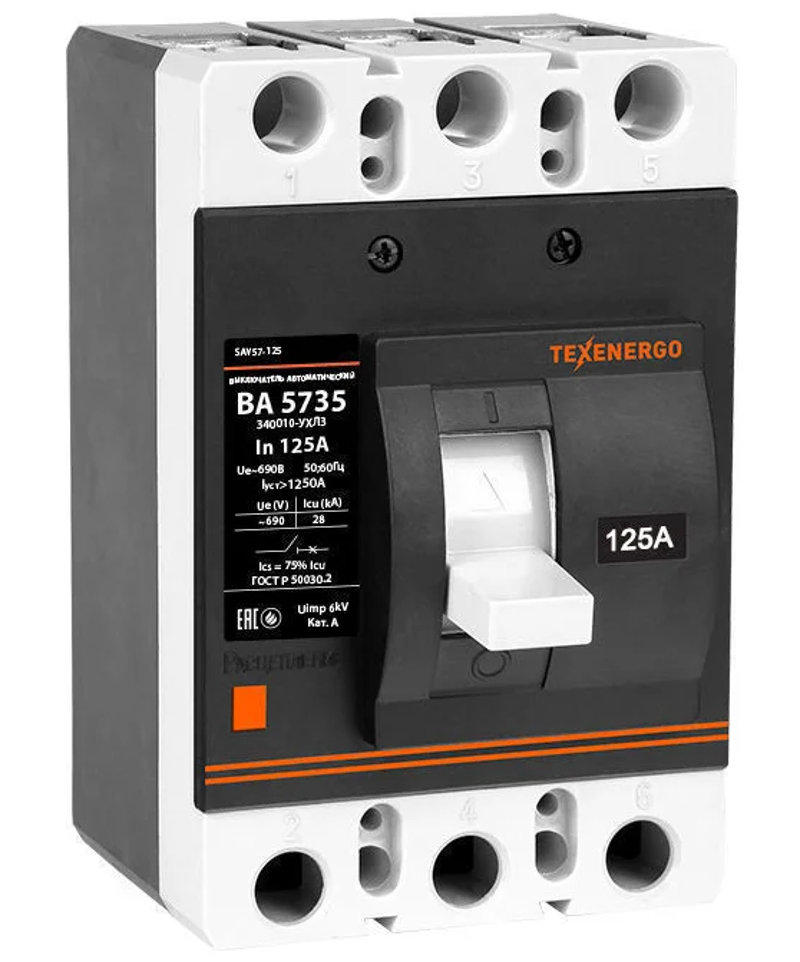

Автоматический выключатель ВА57-35 защищает от коротких замыканий, критических падений напряжения, перегрузок, а также используется для нечастых (до 30 в сутки) оперативных включений и отключений цепей. Предназначен для электроцепей переменного тока с напряжением до 690 В и частотой 50 или 60 Гц, а также цепей постоянного тока до 440 В.

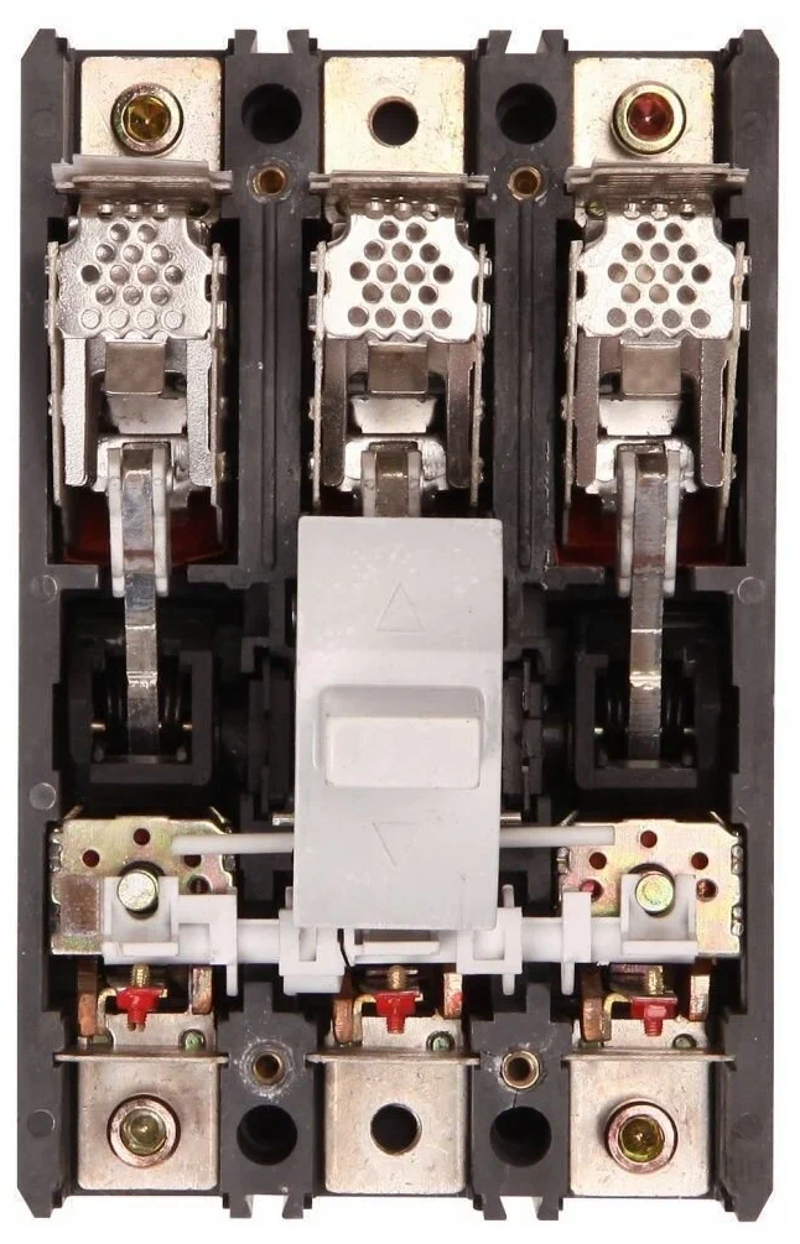

Устройство и принцип работы
Автоматический выключатель ВА 57 35 выпускается с номиналами тока от 16 А до 100 А. Модели могут иметь разное количество полюсов (например, 1P, 2P, 3P), что определяет их применение в однофазных или трехфазных сетях.
ВА57-35 оснащается электромагнитными и тепловыми расцепителями, которые реагируют на разные режимы работы:
- тепловой расцепитель — рассчитан на длительные перегрузки. Основан на биметаллической пластине, которая деформируется под воздействием тепла, вызванного протеканием повышенного тока через нее;
- электромагнитный расцепитель — срабатывает при коротких замыканиях. Возникает сильное магнитное поле, которое мгновенно размыкает контакты, исключая повреждение оборудования.
Когда ток в цепи находится в пределах допустимого диапазона, выключатель пропускает электричество без вмешательства. Контакты остаются замкнутыми, позволяя электричеству проходить к подключенному устройству.
Если ток превышает номинальное значение, но остается ниже уровня короткого замыкания, начинает работать тепловой расцепитель. Биметаллическая пластина нагревается и постепенно изгибается до тех пор, пока не сработает механизм отключения. Это происходит медленно, чтобы дать возможность системе вернуться в нормальный режим после устранения причины перегрузки.
В случае короткого замыкания резко возрастает ток в цепи. Электромагнитный расцепитель моментально реагирует на этот скачок, притягивая сердечник и приводя в действие механизм расцепления. Автоматический выключатель быстро разрывает цепь, предотвращая повреждение оборудования и проводки.
После устранения причины неисправности автоматический выключатель снова включается вручную. Механизм возврата позволяет восстановить работу системы после того, как условия эксплуатации вернутся в норму.
Преимущества и недостатки автоматического выключателя ВА57-35
Серия ВА57-35 обладает следующими преимуществами:
- работа при повышенных токовых нагрузках. Контакты автомата выполнены из медного сплава с серебряным покрытием, что увеличивает их долговечность и снижает вероятность окисления. В случае резкого скачка тока, вызванного подключением мощного оборудования, автомат кратковременно выдерживает этот пиковый ток без преждевременного срабатывания;
- возможность настройки значений теплового и электромагнитного расцепителей. Для цепей с постоянным потреблением энергии можно настроить тепловой расцепитель так, чтобы он не срабатывал при небольших отклонениях нагрузки, но надежно защищал цепь при длительном превышении допустимого уровня тока;
- широкий диапазон номинальных токов. Серия ВА57-35 выпускается с номиналами токов от 16 А до 100 А. Для освещения и розеточных групп используются автоматы на 16–25 А, а для водонагревателей или кондиционеров требуются модели на 40–63 А;
- разные варианты монтажа. Стационарное — на DIN-рейку, выдвижное — на рампу или каретку, втычное — вставка в гнезда на монтажной панели.
Из недостатков можно выделить:
- ограниченная защита от импульсных перенапряжений. Хотя серия ВА57-35 хорошо справляется с перегрузкой и коротким замыканием, но она не защищает от высоковольтных импульсов, возникающих при грозе или переключении мощных индуктивных нагрузок. Для такой защиты необходимо использовать дополнительные устройства УЗИП (устройства защиты от импульсных перенапряжений);
- отсутствует встроенная индикация состояния контактов. В серии ВА57-35 отсутствует светодиодные индикаторы, показывающие режим включено/выключено. Поэтому, если автомат сработал, то определить, включен он или нет, можно только визуально, посмотрев на положение ручки;
- ограниченный выбор дополнительных модулей. У ВА57-35 доступны только блоки дифференциальной защиты или модули контроля напряжения. Для защиты от утечек тока нужно установить отдельный дифавтомат или УЗО вместе с автоматом ВА57-35.
Области применения
Квартиры или частный дом. Например, в каждой квартире могут быть установлены отдельные автоматы для розеток, освещения, кухонной техники и других источников электроэнергии. Это позволяет избежать полного обесточивания квартиры при коротком замыкании или перегрузке одной из линий. Кроме этого, автоматический выключатель может устанавливаться на входе для защиты основного питающего кабеля.
Коммерческие объекты. В офисах, магазинах и ресторанах используются для защиты проводки компьютеров, серверов, принтеров, систем вентиляции и осветительных приборов.
Промышленные предприятия. Устанавливаются на заводах и фабриках в цехах с тяжелым оборудованием (станки, конвейеры), чтобы исключить повреждение и минимизировать простои производства. Также устанавливаются на входах трансформаторов.
Общественные объекты. В больницах и поликлиниках автоматы защищают аппараты УЗИ и МРТ, рентгеновские установки. В спортивных залах и бассейнах защищают бойлеры, тепловые насосы, системы вентиляции и видеонаблюдения, мощные осветительные приборы.
Энергетика. Для защиты отдельных линий питания в распределительных щитах, электродвигателей насосов и котлов, чтобы избежать аварии в сетях.
Горнодобывающая промышленность. В шахтах и карьерах конвейерные ленты и дробилки работают в непрерывном режиме: одна установка измельчает горные породы, а другая — транспортирует их. При повышенной влажности и запыленности возможно заклинивание или износ компонентов. Автомат обнаруживает замкнутые цепи и отключает питание при перегрузке.
