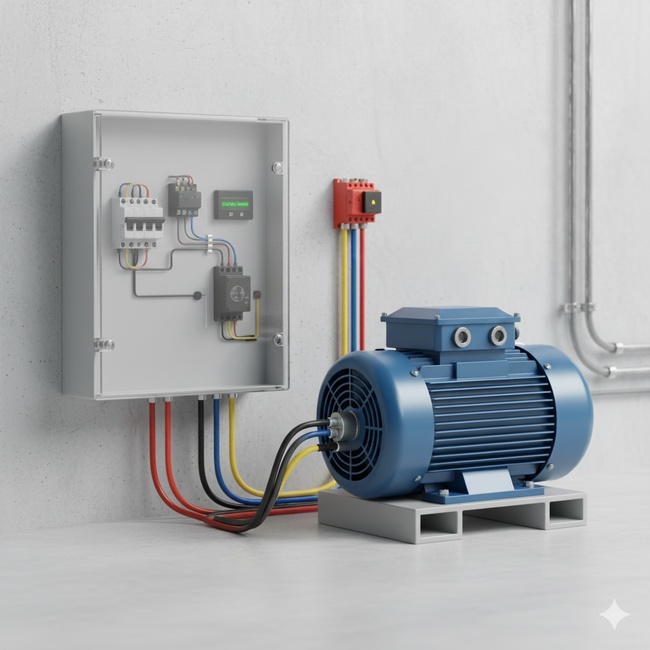

Защита электродвигателей — ключевой аспект надежности промышленной и бытовой техники. Перегрузки, короткие замыкания или скачки тока могут привести к повреждению обмоток, увеличению расходов на ремонт. Для предотвращения подобных ситуаций применяют устройства контроля тока. Среди наиболее распространенных решений выделяются тепловое реле и приборы для отключения цепи при чрезмерных нагрузках. Прибор имеет особенности и оптимальные области применения, которые важно учитывать при проектировании электрических схем.

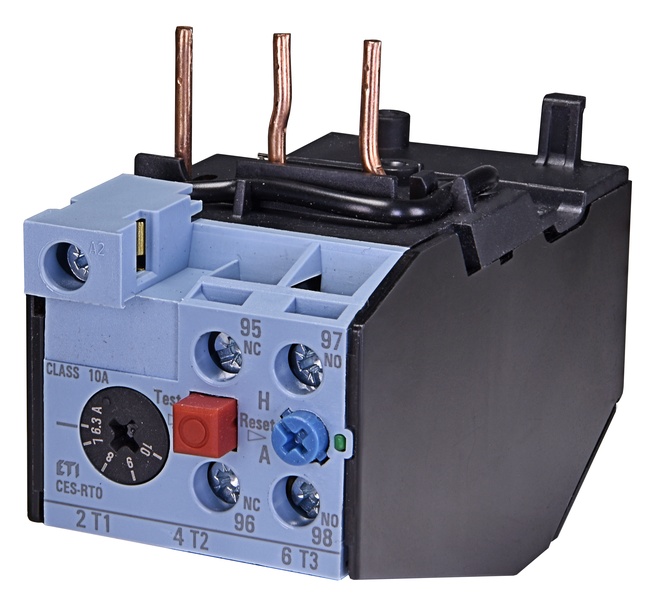

Работа теплового реле
Этот прибор защищает двигатели от длительных перегрузок. Основной механизм основан на эффекте теплового расширения металлов. Биметаллическая пластина из двух металлов с различными коэффициентами расширения соединена с нагревательной спиралью, через которую проходит ток нагрузки.
При превышении номинального тока спираль нагревается, пластина деформируется, срабатывает разъединитель цепи, и питание двигателя отключается. Нужно брать в расчет, что прибор реагирует только на постепенное увеличение нагрузки, мгновенные короткие замыкания не фиксируются.
В промышленности такие приборы удобно использовать на конвейерах, насосных установках или другом оборудовании с постоянным режимом работы. Настройка порога срабатывания позволяет подбирать устройство под конкретные параметры двигателя, повышая надежность эксплуатации.
Работа цепей отключения
Устройства для разрыва цепи при перегрузках и коротких замыканиях работают на сочетании теплового и электромагнитного механизмов. Тепловой элемент реагирует на длительные перегрузки, электромагнитный — мгновенно отключает цепь при аварийных токах.
Мгновенная реакция предотвращает повреждения оборудования или проводки. Такие приборы особенно полезны, когда возможны скачки тока или резкие короткие замыкания. Современные модели часто оснащены индикацией срабатывания, что упрощает диагностику, сокращает время простоя.
Основные отличия
Ключевые различия между тепловым реле и устройством мгновенного отключения:
- функционал. Первое устройство контролирует длительные перегрузки, второе сочетает защиту от перегрузки и коротких замыканий;
- скорость реагирования. Прибор с биметаллической пластиной реагирует постепенно, элементы мгновенного отключения — практически сразу;
- применение. Первое чаще используют вместе с магнитными пускателями для двигателей, второе может работать как самостоятельное средство;
- регулировка. Настройка порога срабатывания у первого механическая, у второго — более точная, иногда электронная;
- стоимость и обслуживание. Первое дешевле и проще в обслуживании, но требует дополнительных элементов; второе дороже, но обеспечивает комплексный контроль без дополнительных приспособлений.
Что выбрать для двигателя
Выбор зависит от условий эксплуатации. Первое устройство подходит для постепенных перегрузок на оборудовании с постоянным режимом: конвейеры, насосы, компрессоры. Прибор мгновенного отключения лучше для цепей, где возможны резкие скачки тока или короткие замыкания.
Наилучший вариант — комбинация обоих устройств с магнитным пускателем: первый контролирует перегрузки, второй — аварийные токи. Такой подход широко применяется на промышленных установках, где критична надежность работы и стоимость оборудования высока.
