Подключение электрических устройств защиты требует точного соблюдения схемы и условий эксплуатации. Даже незначительные ошибки могут привести к ложным срабатываниям, перегреву оборудования или отсутствию защиты при перегрузке. Ниже рассмотрены наиболее типичные ошибки подключения и практические способы их устранения.
Неправильное подключение силовых и управляющих контактов
Одна из распространенных ошибок — путаница между силовыми выводами и вспомогательными контактами. Это происходит, когда устройство устанавливают без проверки схемы производителя или ориентируются только на внешнее расположение клемм.
Такая ошибка приводит к тому, что цепь управления разрывается некорректно, либо защитный механизм не участвует в отключении нагрузки. В результате двигатель или другое оборудование продолжает работать даже при возникновении перегрузки.
Чтобы избежать этой ситуации:
- необходимо сверять маркировку клемм со схемой подключения;
- проверять направление прохождения тока через устройство;
- перед запуском выполнять тестовое отключение.
Практика показывает, что корректное подключение легко проверить: при имитации перегрузки цепь управления должна разорваться.
Ошибки выбора номинального диапазона
Защитные устройства работают в строго определенном диапазоне токов. Если номинал выбран неправильно, защита либо будет срабатывать слишком рано, либо не будет реагировать на реальную перегрузку.
Например, при установке устройства с завышенным диапазоном нагрев биметаллических элементов не достигает критической температуры при рабочих перегрузках. В результате двигатель продолжает работать в аварийном режиме, что ускоряет износ изоляции обмоток.
Правильная настройка включает несколько этапов:
- определение номинального тока двигателя;
- учет пусковых токов;
- настройку уставки в пределах рабочего диапазона.

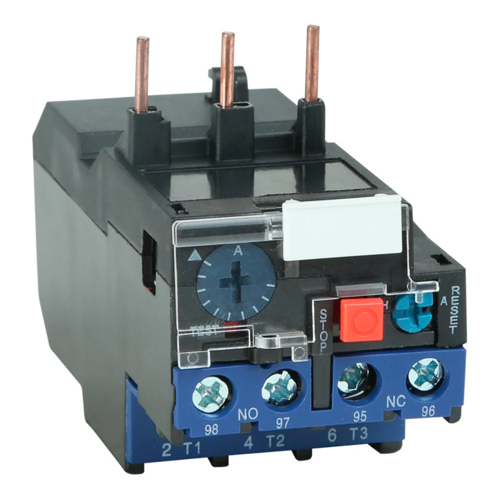

Если используется тепловое реле ртл, уставка обычно устанавливается на уровне номинального тока двигателя или немного выше, чтобы исключить ложные отключения при пуске.
Неправильная установка в электрической схеме
Иногда устройство устанавливают в цепь, где оно не контролирует реальную нагрузку. Это происходит, когда реле размещают не после контактора или используют его вне связки с магнитным пускателем.
В такой конфигурации устройство не фиксирует перегрузку двигателя, поскольку ток проходит по другому участку схемы.
Правильная логика включения следующая:
- силовая цепь проходит через нагревательные элементы;
- контакты защиты подключаются в цепь управления пускателем;
- при перегреве происходит отключение катушки контактора.
Такая схема обеспечивает автоматическое размыкание цепи питания двигателя при превышении допустимого тока.
Игнорирование условий окружающей среды
Работа защитных устройств зависит не только от тока, но и от температуры окружающей среды. Если оборудование установлено в шкафу с повышенным нагревом или плохой вентиляцией, биметаллический элемент нагревается быстрее.
Это приводит к преждевременному срабатыванию защиты даже при нормальной нагрузке.
Чтобы устранить проблему:
- проверяют температуру внутри шкафа;
- обеспечивают вентиляцию;
- корректируют уставку с учетом условий эксплуатации.
В промышленной практике подобные корректировки выполняются после измерения фактического рабочего тока двигателя.
Отсутствие проверки после монтажа
Даже при правильной сборке схема может работать некорректно из-за плохого контакта, неплотно затянутых клемм или дефектных проводников.
Поэтому после завершения монтажа необходимо провести проверку:
- контроль затяжки всех клемм;
- измерение рабочего тока;
- тестовое срабатывание защиты.
Такая проверка позволяет выявить скрытые ошибки до ввода оборудования в эксплуатацию.
Вывод
Большинство проблем при подключении защитных устройств связано не с неисправностью оборудования, а с нарушением схемы подключения, неправильным выбором номинала или игнорированием условий эксплуатации. Тщательная проверка схемы, корректная настройка уставки и обязательное тестирование после монтажа позволяют обеспечить стабильную работу системы защиты и предотвратить повреждение электродвигателей.
