Сфера применения электромагнитных пускателей ПМЛ

Электромагнитные пускатели серии ПМЛ используются для удаленного отключения и включения асинхронных двигателей с тремя фазами. Кроме этого, они переключают нагрузки, связанных с освещением и обогревом в сетях с напряжением до 660 В и частотой 50 Гц. В комплекте с тепловым реле исключают перегрузку и фазные перекосы у электродвигателей.

Принцип работы электромагнитных пускателей серии ПМЛ

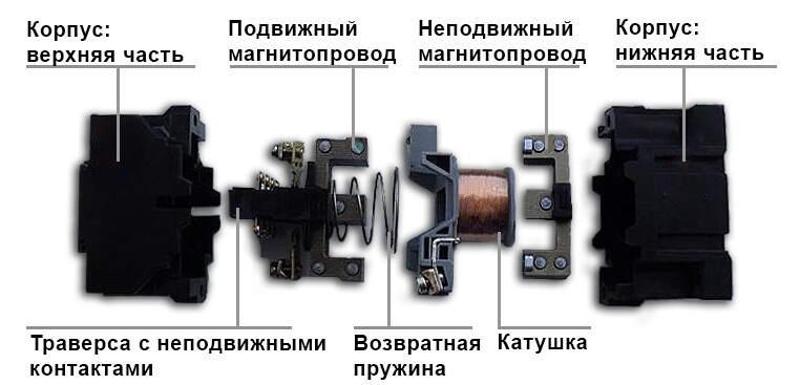

Устройство состоит из двух частей:

• нижняя часть (основание). Включает в себя Ш-образный неподвижный сердечник магнитной системы с установленной на нем катушкой управления. Она намотана на центральную часть магнитопровода и предназначена для создания магнитного поля при подаче на нее напряжения, которое может меняться от 24 до 380 В;
• верхняя часть (контактная группа). Содержит подвижные и неподвижные контакты. Подвижная часть закреплена на траверсе с подвижным сердечником, который имеет идентичную форму, как и у неподвижного магнитопровода в основании. Зафиксированные контакты размещены с обеих сторон траверсы и зафиксированы винтами в предназначенных для этого пазах. К одной группе неподвижных контактов подключаются питающие кабели, а ко второй — кабели, ведущие к нагрузке.

Между верхней и нижней частями пускателя расположена возвратная пружина. Эта деталь возвращает подвижные элементы в исходное положение при отключении питания.

Работа пускателя ПМЛ основана на использовании электромагнитного поля для управления силовыми контактами:

1. При нажатии кнопки «Пуск» электрический ток подается на управляющую катушку, создавая магнитное поле.
2. Неподвижный Ш-образный сердечник в основании пускателя намагничивается магнитным полем.
3. Под воздействием магнитного поля деталь притягивает подвижный сердечник, который находится на траверсе, преодолевая сопротивление возвратной пружины.
4. При движении подвижного сердечника подвижные контакты на траверсе замыкаются с неподвижными силовыми контактами, подключая нагрузку (например, электродвигатель) к питающей сети.
5. При нажатии кнопки «Стоп» или при срабатывании защитного устройства питание управляющей катушки прекращается, магнитное поле исчезает, и возвратная пружина возвращает подвижный контакты и сердечник и контакты в первоначальное состояние, размыкая силовые контакты и отключая нагрузку от сети.

Преимущества и недостатки электромагнитных пускателей ПМЛ

Из преимуществ можно выделить:

• универсальность применения. Подходят для управления различными типами нагрузок, включая асинхронные двигатели, трансформаторы, нагревательные элементы и другое электрооборудование. Например, в строительных компаниях пускатели используются для управления бетономешалками или компрессорами;
• простая установка. У них компактные размеры (ширина не более 160 мм) и небольшой вес (до 4 кг), их легко установить на DIN-рейку или с помощью болтов на объектах с ограниченным пространством;
• широкий диапазон рабочих температур. Работают без перебоев от -40 °C до +55 °C. Их можно использовать на буровых платформах, в доменном цехе вблизи печей, в системах теплоснабжения для управления котельными и насосными станциями.

Из недостатков:

• ограничения по нагрузке. Предназначены для работы только в диапазоне от 9 до 95 А;
• необходимость регулярного обслуживания. Требуется периодическая очистка контактов от загрязнений и проверка механических частей на износ. Без надлежащего ухода возможно ухудшение характеристик;
• ограниченная защита без дополнительных устройств. Сами по себе стартеры не дают полной защиты электродвигателей от перегрузок и короткого замыкания. Их необходимо использовать в паре с тепловым реле или автоматическим выключателем.

Область применения электромагнитных пускателей ПМЛ

Пускатель электромагнитный ПМЛ используется в промышленном оборудовании, коммунальном хозяйстве, бытовых системах, энергетике, строительстве, транспортной инфраструктуре и энергетике. Рассмотрим сферы применения:

• управление асинхронными электродвигателями. Оператор на производственной линии может дистанционно запускать и останавливать конвейер, а также изменять направление его движения при необходимости;
• исключение перегрузок у электродвигателей. В системе водоснабжения используется насос с асинхронным двигателем. Пускатель ПМЛ с подключенным тепловым реле автоматически отключает насос в системе водоснабжения при перегрузке или обрыве фазы, предотвращая его выход из строя. На производстве используется компрессорное оборудование для сжатия воздуха, которое автоматически отключается при превышении допустимых параметров;
• управление осветительными системами. Можно централизованно управлять включением и отключением прожекторов в складском комплексе;
• реверсирование двигателя. На производственном участке установлен станок с возможностью изменения направления обработки заготовки. Для этого применяется схема реверсивного пускателя, которая позволяет быстро переключить направление движения рабочего инструмента;
• системы автоматизации. В автоматизированной линии по производству пищевых продуктов пускатели ПМЛ управляют работой мешалок, транспортеров и дозаторов, обеспечивая скоординированную работу всей системы;
• подъемно-транспортное оборудование. На строительном объекте используется кран с электрическим приводом. Управление движением стрелы крана осуществляется с помощью нескольких пускателей ПМЛ, каждый из которых отвечает за определенный режим работы;
• бытовые и хозяйственные нужды. В частном доме установлен насос для подачи воды из скважины. Стартер управляет включением и выключением насоса в зависимости от уровня воды в резервуаре.
