При поверхностном ознакомлении с функционалом контакторов и магнитных пускателей можно не обнаружить разницу между устройствами. Оба прибора предназначены для коммутации цепи, запуска аппаратуры, переключения ступеней сопротивления. Также имеют схожую комплектацию. Различия становятся очевидными при углубленном изучении вопроса.

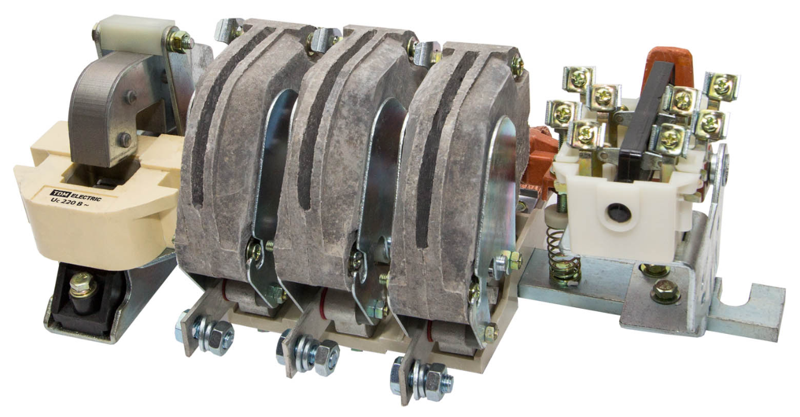

Применение и конструкция контактора
Коммутационное устройство применяется для соединения электрических линий. Способно многократно размыкать сеть в течение короткого промежутка времени на разных участках одновременно. Применяется для контроля мощных потребителей, компенсации реактивной мощности. Функциональные элементы конструкции и принцип действия:
- Компоненты электромагнитной системы. Прибор оснащен катушкой и сердечником. Подача напряжения провоцирует образование магнитного поля. Под его действием якорь перемещается и смыкает контакты. В начальное положение элементы возвращаются при обесточивании участка.
- Контактная система. Это механическая часть, включающая несколько пар полюсов. В каждой из них присутствует неподвижный контакт. Размыкание и соединение цепи обеспечивает второй подвижный полюс. Траектория перемещения элемента может быть прямой или круговой.
- Дугогасительная система. Обеспечивает безопасное гашение дуги, возникающей при размыкании токопроводящих элементов.
Коммутаторы устанавливаются для регулирования электротранспорта, лифтового оборудования, климатических систем. Используются для организации освещения, автоматизации механизмов. Позволяют управлять электродвигателями, эффективно распределять электроэнергию.

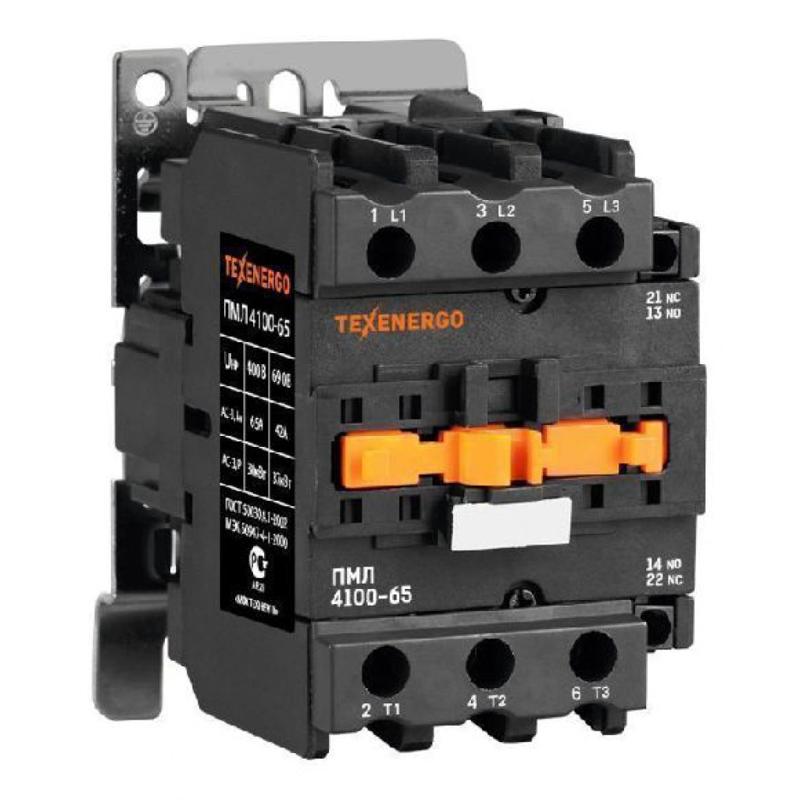

Функционал и конструкция пускателя
Электрический аппарат применяется для запуска, остановки, реверсирования электрических двигателей. Защищает силовое оборудование от перегрузки, предотвращает перегрев. Обеспечивает разгон двигателя до номинальных оборотов. Используется для управления силовой техникой. В корпусе размещаются 2 группы компонентов:
- Подвижная. В аппарате есть мостик с полюсами, закрепленный на якоре. Это подвижные компоненты, смещение которых происходит вместе с верхней частью Ш-образного магнитопровода, выполняющего функцию несущей платформы.
- Статичная. В корпусе размещена электромагнитная катушка. Есть пружины, возвращающие подвижные элементы в исходное положение при отключении участка. К статичным компонентам относится неподвижная составляющая Ш-образного сердечника.
При подаче тока катушка создает магнитное поле, притягивающее подвижную часть магнитопровода к статичной. При этом контакты на мостике замыкаются с неподвижными полюсами, подается рабочее напряжение. Магнитный пускатель обладает расширенными возможностями при оснащении тепловым реле.
Аппараты помогают управлять вентиляцией, запуском насосного оборудования, организовать функционирование малых конвейеров. Широко востребованы в промышленной сфере.
Отличия приборов
Аппараты различаются размерами. Контактор тяжелее и габаритнее. Компактные магнитные коммутаторы более удобны для схем малой мощности. Отличия заключаются в структурных составляющих:
- Защитный кожух у контактора отсутствует. Устройство устанавливается в специальных помещениях. У пускателя есть корпус. Прибор может устанавливаться в помещении или на улице. Менее уязвим к воздействию внешних факторов. Проще в комплектации и монтаже.
- Контакторы оснащаются дугогасительной камерой. Пускатель такого компонента не имеет. По этой причине не используется для многократных коммутаций на линиях с повышенными показателями тока.
У пускателя есть три парных полюса. Управляющие контакты удерживают аппарат в рабочем состоянии, также служат для подключения сложных цепей, в том числе с реверсией. Первостепенным назначением устройств является старт асинхронных 3-фазных двигателей в схемах переменного тока. Возможно применение для управления подачей питания на обогреватели, осветительное оборудование, электроприемники.
Контакторы имеют конструкцию, не предусматривающую монтаж дополнительных устройств, поэтому чаще используются при сборке несложных схем. Имеют от 2 до 4 пар контактов. Подходят для автоматизированного, дистанционного управления практически любыми цепями переменного и постоянного тока, мощной аппаратурой.
