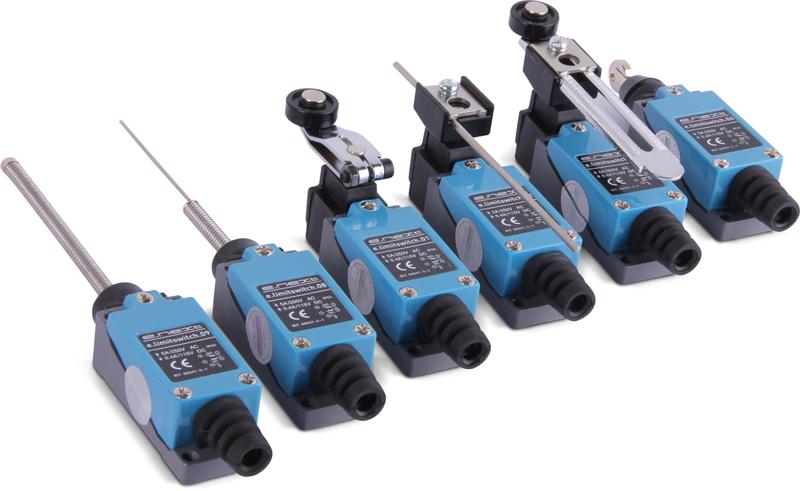

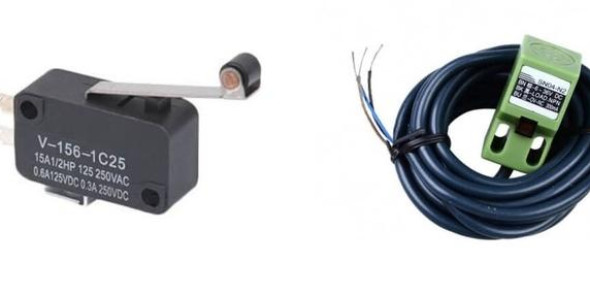

Концевой выключатель — это электромеханическое устройство прямоугольной или цилиндрической формы, предназначенное для обесточивания оборудования в целях защиты, обнаружения и подсчета предметов на конвейере, контроля конечного положения при перемещении, определения зоны объекта. Его устанавливают в системах автоматизации, станках, транспортных средствах и даже бытовых приборах.
Применение концевых выключателей
Главный элемент электромеханического устройства — это приводной механизм, который представляет собой рычаг с роликом, толкателем или штифтом. При достижении механизмом определенного положения этот элемент срабатывает, изменяя состояние внутренних электрических контактов. В зависимости от типа, различают нормально разомкнутые, нормально замкнутые или переключающие контакты.
Концевой выключатель устанавливается так, чтобы его актуатор (рычаг, ролик, шток или другой элемент) срабатывал при контакте с движущимся элементом. Когда контролируемый объект достигает нужного положения, он воздействует на актуатор, замыкая или размыкая электрическую цепь. Это позволяет отключить двигатель, активировать сигнализацию или выполнить другую заданную функцию.
Автоматизирует процессы и контролирует движение механизмов в следующих системах:
- на производственных линиях. Устанавливается на конвейерах, где контролирует положение движущихся частей. Например, когда деталь достигает конца ленты, устройство срабатывает и останавливает движение конвейера. Монтируется непосредственно на раме конвейера с помощью болтов или кронштейнов;
- в станках. Устанавливается в предельных точках движения механизмов по осям X, Y и Z, чтобы подвижные части не вышли за установленные границы и не повредили оборудование. Помимо ограничения движения, используется для управления автоматической подачей заготовок, предотвращая столкновения. В некоторых случаях организовывает автоматический реверс между двумя заданными положениями, обеспечивая непрерывное возвратно-поступательное движение механизма;
- в лифтах и эскалаторах. Предотвращает движение кабины за пределы допустимого диапазона, и останавливает эскалатор при достижении крайних точек движения. Крепится к направляющим или другим стационарным элементам конструкции;
- в дверных механизмах. Контролирует открытие и закрытие автоматических дверей. Фиксируется на дверной коробке или на самом полотне двери, реагируя на изменение ее положения. Также устанавливается на дверцы кладовых или шкафов для автоматического управления освещением: при открытии двери свет включается, при закрытии — выключается;
- в роботизированных системах. В промышленных роботах отслеживает границы перемещения манипуляторов. Закрепляется на корпусе робота или на элементах, которые ограничивают диапазон движений. Срабатывание сигнализирует о достижении предела и исключает возможные поломки;
- в бытовой технике. В стиральной машине следит за положением барабана. Когда барабан достигает нужного угла наклона, выключатель активируется и подает команду на выполнение следующего этапа стирки. Встраивается внутрь корпуса машины и подключается к плате управления;
- в автомобилях. Устанавливается на дверях, капоте и багажнике, обеспечивая, например, включение света в салоне при открытии двери или активацию сигнализации при вскрытии авто;
- в поездах. Когда поезд приближается к конечной станции, устройство отправляет сигнал системе управления, чтобы начать замедление. Это исключает столкновение и сход с рельсов.
