Гидротолкатели отвечают за линейное перемещение, разблокировку и остановку тормозов в подъемно-транспортных машинах, станках, прессах и системах автоматизации. Правильный выбор механизма влияет на плавность движений и исправность работы оборудования.
Виды гидротолкателей
Гидротолкатели делятся на следующие виды: серия ТЭ, взрывозащищенного и общепромышленного исполнения. Разберем конструктивные особенности каждого, их номинальное напряжение и сферы, где они могут использоваться.

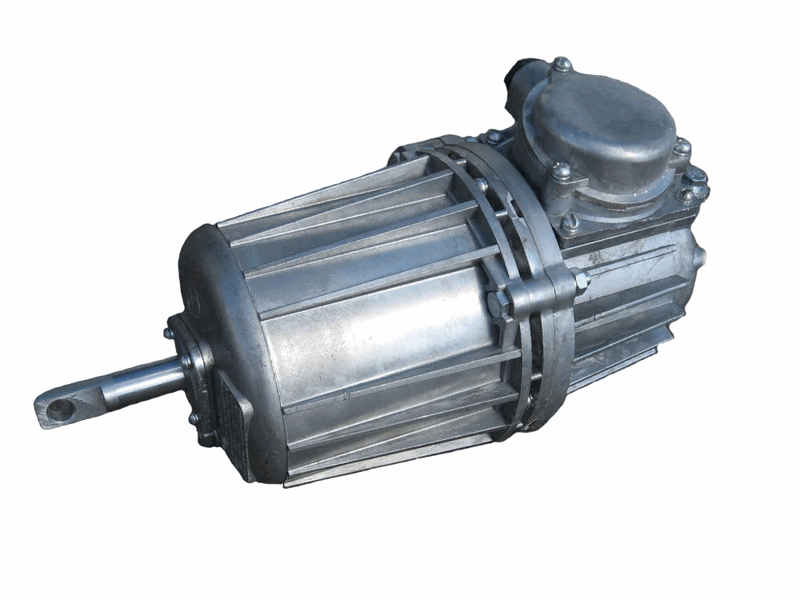

Гидротолкатели серии ТЭ
В эту серию входят гидротолкатели ТЭ-30М, ТЭ-50М, ТЭ-80М, ТЭ-200. Используются для торможения шкивов у подъемно-транспортных машин и лебедок, для торможения и остановки конвейерных лент. Работают при номинальном напряжении 220, 380 и 500 В при частоте 50–60 Гц.
Отличительная особенности этого вида толкателя — наличие крыльчатки. Когда электромотор запускается, крыльчатка начинает вращаться, из-за чего создается избыточное давление рабочей жидкости. Это давление направляется на поршень, который затем активирует тормозные системы. В результате этого весь механизм плавно останавливается.
Развиваемое усилие и ход штока:
- ТЭ-30М: 380 Н и 25–32 мм;
- ТЭ-50М: 620 Н и 60–65 мм;
- ТЭ-80М: 1000 Н и 60–65 мм;
- ТЭ-200: 2500 Н и 60–120 мм.
Гидротолкатель ТЭ-30М подходит для тормозов ТКГ-100, ТКГ-160 и ТКГ-200. ТЭ-50М — для ТКГ-300 и может быть поставлен в исполнениях Т2, МРВ, УХЛ2. ТЭ-80М — для тормозов ТКГ-400 и ТКГ-500. ТЭ-200 — для тормозов ТКГ-600, 700 и 800 мм, а также электромеханического оборудования типа ТЭ-150РВ.
Гидротолкатели взрывозащищенного исполнения (ТЭ-РВ и ТЭ-В)
Оснащены встроенными взрывозащищенными электродвигателями для работы горнодобывающей промышленности, особенно в подземных работах с повышенным риском взрыва. Конструкция включает цилиндр с поршнем для перекачки масла между отсеками механизма, что позволяет эффективно управлять движением штока.
Рассчитаны на работу в сети переменного тока с напряжением 660/380 В, возможно исполнение 660/1140 В (по специальному заказу). Номинальный ток составляет 0,27 А при напряжении 660 В и 0,4 А при напряжении 380 В.
Где используются:
- ТЭ-В: в помещениях и на открытых установках, где существует риск взрыва и могут образовываться взрывоопасные смеси категорий IIA, IIB и IIC (кроме ацетилена), относящиеся к группам Т1, Т2, Т3 и Т4.
- ТЭ-РВ: для выполнения задач в рудниках, угольных шахтах и наземных строениях, опасных по угольной пыли и газу (метан).

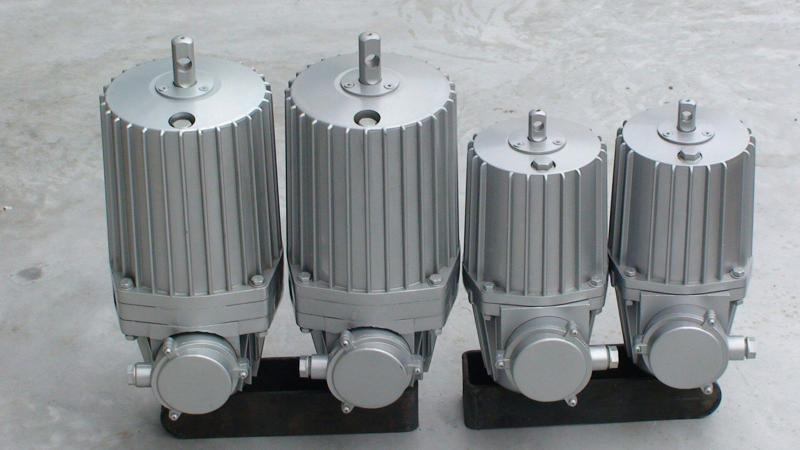

Гидротолкатели общего промышленного исполнения
Принцип работы этого типа гидротолкателя основан на использовании гидравлического давления. Жидкость под давлением подается в цилиндр через входной канал, создавая силу для воздействия на поршень. Под ее действием поршень начинает двигаться вдоль оси цилиндра, передавая усилие на шток и связанный с ним исполнительный механизм. Когда давление жидкости снижается или меняется направление подачи, поршень возвращается в исходное положение.
Гидротолкатели общепромышленного исполнения используются в:
- крановых системах — приводят в действие тормоза для плавного подъема и опускания грузов на стройке;
- ленточных конвейерах — управляют задвижками и другими механизмами;
- лебедках и подъемных устройствах — для плавного пуска и остановки механизма, контроля груза на нужной высоте.
По стандарту работают при напряжении 380 В. Возможно изготовление толкателей на 220, 220/380 или 500 В.
Рабочее давление — от 10 до 100 бар. Скорость движения — 0.1–0.5 м/с, в зависимости от конструкции. Выполняются в климатических исполнениях ХЛ (для работы при температуре от -40 до +50°C) или УТ (для работы при температуре от -60 до +50°C).
Советы по выбору
Перед подбором гидротолкателей нужно обратить внимание на следующие параметры:
- развиваемое усилие. Определяет способность толкателя поднимать или перемещать объект. Для тормозных систем на подъемно-транспортном оборудовании требуются толкатели с усилием от 210 Н (ТЭ-16) до 2400 Н (ТЭ-200М).
- ход штока. Влияет на скорость и точность перемещения. Этот параметр важен, когда необходимо точно контролировать положение оборудования. Например, в станках для резки металла используются гидротолкатели с ходом штока до 200–300 мм для точной фиксации режущего инструмента относительно заготовки.
- время подъема и обратного хода штока. Зависит от скорости подачи жидкости или усилия в цилиндр и объема цилиндра. Если насос подает 20 л/мин, а объем цилиндра равен 4 литрам, то полное перемещение штока займет примерно 12 секунд. У тормозных систем время подъема штока — от 0,15 до 1,05 с секунд, а время обратного хода — от 0,22 до 0,73 секунд.
- допустимая частота включений в час. Определяет, сколько раз гидротолкатель может включаться в течение часа без перегрева. Для толкателей ТЭ-16 и ТЭ-30 допустимая частота включений составляет 720 в час при ПВ 60%.
- степени защиты. Толкатели могут иметь климатическое исполнение У2 (эксплуатация в диапазоне от -15°C до +40°C), защиту IP54 (от брызг и пыли) и IP65 (от пыли и струй воды под любым углом).
