Электромагнитные пускатели: типы и советы по выбору

Электромагнитные пускатели используются для дистанционного управления включением/отключением, изменения направления вращения и защиты от скачков напряжения в электродвигателях, системах вентиляции, насосах, лифтах. При выборе важно учитывать номинальные параметры: ток и напряжение, тип устройства, особенности катушки, степень защиты, установка теплового реле. Каждая из этих характеристик влияет на стабильный запуск и остановку системы, минимизацию простоев, устойчивость к перегрузкам и коротким замыканиям.

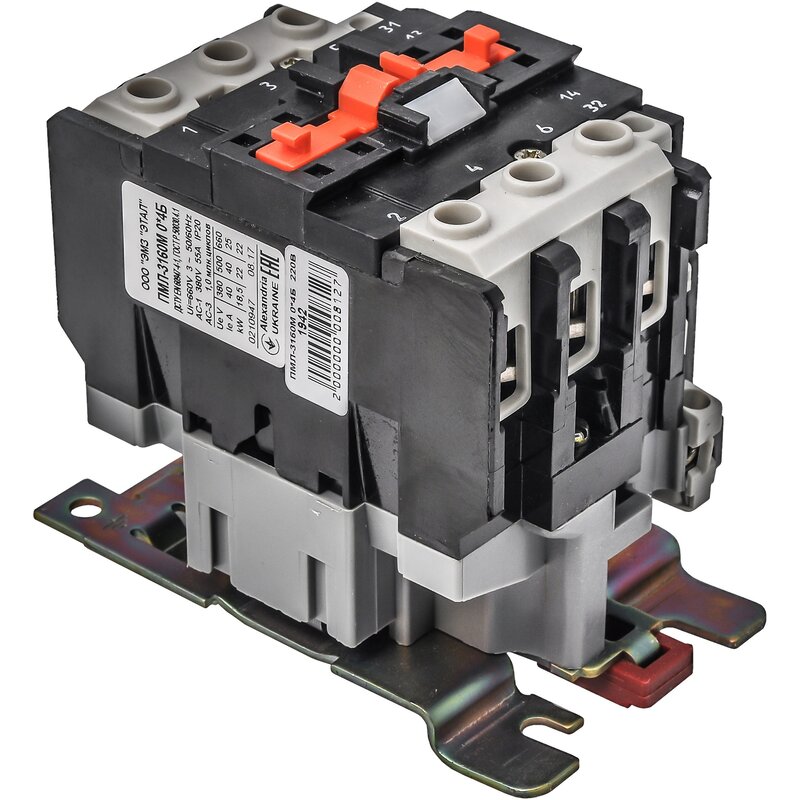

Электромагнитный пускатель

Типы магнитных пускателей

Электромагнитные пускатели относятся к категории низковольтного электрооборудования и изготавливаются в соответствии с ГОСТ 15150-69 (определяет климатические условия эксплуатации) и ГОСТ 2491-82 (задает характеристики коммутационной износостойкости). Устройства имеют схожую конструкцию и включают основные элементы: катушку, якорь, контактную группу (силовые и вспомогательные контакты) и корпус. Их работа основана на электромагнитном принципе: под воздействием напряжения на катушке возникает магнитное поле, которое притягивает якорь и приводит к замыканию силовых контактов.

По назначению выделяют следующие типы приборов:

  • реверсивные. Изменяют направления вращения двигателя — достигается переключением фаз питания. Включают два пускателя, объединенных общей электрической схемой и механической блокировкой, предотвращающей одновременное включение. Используют в подъемных механизмах, конвейерах, кранах.
  • нереверсивные. Предназначены для включения и отключения электродвигателей в одном направлении вращения. Содержат одну катушку управления и набор контактов для замыкания цепи питания. Используются в вентиляционных установках, насосах, ленточных транспортерах.

По степени защиты оболочки электромагнитные пускатели делятся на:

  • специального исполнения. Для взрывоопасных зон (например, шахт или химических производств).
  • открытые (IP00, IP20). Имеют ограниченную защиту от твердых объектов диаметром более 12,5 мм, но не защищены от воды. Используются в закрытых шкафах.
  • защищенные (IP40). Имеют защиту от твердых объектов диаметром более 1 мм, применяются в производственных помещениях с минимальным риском контакта с жидкостью.
  • влагонепроницаемые (IP54, IP65). Подходят для влажных и запыленных производственных зон.

Классифицируются устройства, в том числе, по типу напряжения питания катушки, которая приводит в действие механизм замыкания или размыкания контактов:

  • для постоянного напряжения. В катушках используется большое количество витков провода с меньшим сечением. Подходят для аккумуляторных систем, и цепей управления с низковольтными нагрузками
  • для переменного напряжения. Имеют меньшее количество витков более толстого провода. Ядро катушки выполнено из шихтованной стали, чтобы минимизировать потери на вихревые токи. Распространены в системах промышленной автоматики (двигатели, насосы), где источник — электрическая сеть с напряжением 220 или 380 В.

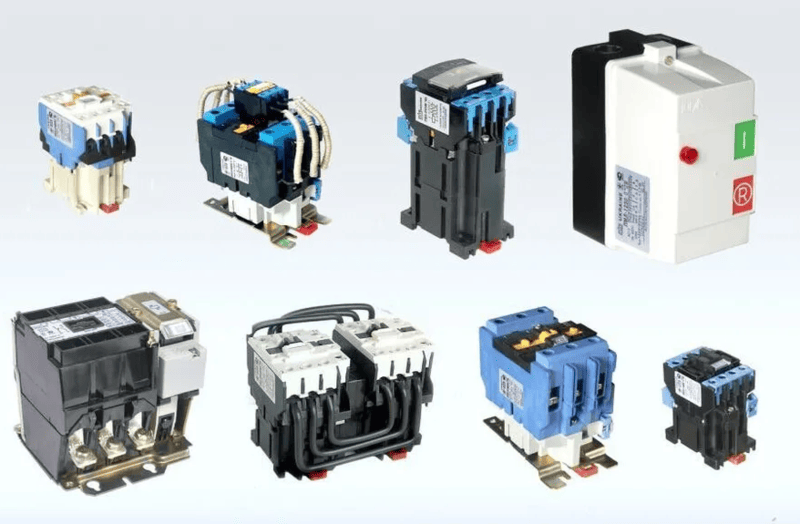

Типы магнитных пускателей

Как выбрать электромагнитный пускатель

При выборе электромагнитного пускателя учитывают номинальный ток, способ монтажа и условия эксплуатации (например, установка на DIN-рейку или в шкаф). Рассмотрим каждый из этих параметров подробнее.

Номинальный ток

Выделяют восемь групп по номинальному току:

  • I (9 А, 10 А, 12 А, 16 А, 18 А) — используется для маломощных электродвигателей и релейных схем мощностью до 3–5 кВт.
  • II (25 А) — в автоматизированных системах до 7,5–10 кВт.
  • III (40 А) — для управления технологическим оборудованием до 15–18 кВт.
  • IV (63 А, 80 А) — для насосов, вентиляторов и конвейеров до 30–37 кВт.
  • V (100 А, 125 А) — для промышленных двигателей до 50–75 кВт.
  • VI (160 А, 185 А) — на металлургических и машиностроительных заводах для крупного промышленного оборудования до 90–110 кВт.
  • VII (250 А) — для оборудования большой мощности (до 150–200 кВт).
  • VIII (400 А, 630 А, 1000 А) — для двигателей свыше 200 кВт в энергетике, крупных промышленных объектах и инфраструктурных проектах.

Способ монтажа электромагнитных пускателей

Есть три способа монтажа: стационарно, в шкаф управления и на DIN-рейку. При стационарном монтаже электромагнитный пускатель устанавливается на жесткую основу с помощью болтового крепления или кронштейнов. Такой метод обеспечивает устойчивость к вибрациям и механическим воздействиям. При этом важно уделить внимание правильному заземлению и защите оборудования от сколов, трещин, повреждения контактных групп.

При монтаже в шкаф пускатель используется для организации сложных систем автоматики. В этом случае оборудование защищено от пыли, влаги и механических повреждений. Внутри шкафа пускатели крепятся на монтажную панель или DIN-рейки. При этом способе требуется организовать кабель-менеджмент для подключения силовых и управляющих цепей. Возможно добавление теплового реле для расширения функций пускателя.

DIN-рейка позволяет компактно размещать оборудование, что удобно для распределительных щитов. Стандартный профиль типа «Омега» обеспечивает надежное крепление модулей. Для предотвращения смещения оборудования из-за вибрации применяют специальные фиксирующие заглушки.

Особенности управления

Устройства оснащаются кнопками «Пуск» и «Стоп», что позволяет оператору вручную включать или отключать оборудование. Некоторые модели также предусматривают реверс — изменение направления вращения двигателя, что достигается путем подключения двух пускателей по специальной схеме.

Встроенные световые индикаторы на панели пускателя или щите управления показывают текущее состояние устройства (включено или выключено). Это облегчает мониторинг работы и диагностику неисправностей, особенно в сложных системах автоматизации.

Пускатели также оснащаются тепловыми реле, которые защищают подключенное оборудование от перегрузок. Оно срабатывает при превышении заданного значения тока, размыкая цепь и предотвращая перегрев двигателя.
