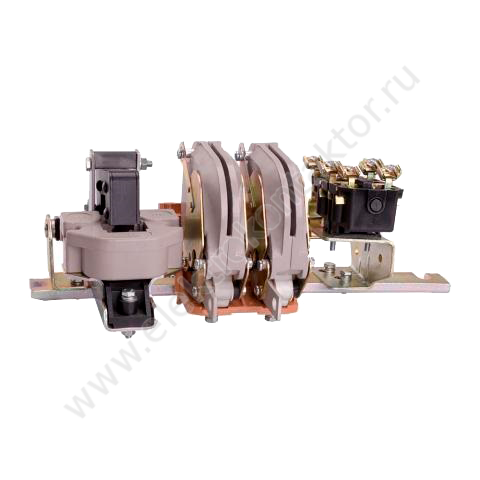

Контактор КТ-6012 Б (100А) медь

Назначение контактора КТ-6012

Контакторы электромагнитные КТ-6012  с естественным воздушным охлаждением предназначены для включения и отключения приемников электрической энергии на номинальное напряжение до 380 В переменного тока частоты 50 и 60Гц.

Контакторы КТ используются в составе оборудования для включения мощных электрических машин и в аппаратуре автоматического включения резерва (АВР).По воздействию климатических факторов внешней среды контакторы соответствуют исполнению У, ХЛ.

100% Российские материалы!!!

Структура условного обозначения контакторов КТ-6012 БУ3:

• КТ - контактор переменного тока с управлением переменным током
• 6 - условный номер серии;
• 0 - с универсальным присоединением проводов на рейке;
• 1 - номинальный ток - 100 ампер;
• 2 - число полюсов главных контактов контактора;
• Б - дополнительное условное обозначение специфических особенностей серии.

Принцип работы контактора:

На катушку управления подается напряжение, якорь притягивается к сердечнику и контактная группа замыкается. Отключение контактора происходит после обесточивания катушки под действием отключающей пружины, или собственного веса подвижной системы, но чаще пружины.

Электромагнитная система контактора обеспечивает дистанционное управление контактором, т. е. включение и отключение. Конструкция системы определяется родом тока и цепи управления контактора и его кинематической схемой. Электромагнитная система состоит из сердечника, якоря, катушки и крепежных деталей.

Дугогасительная система контактора обеспечивает гашение электрической дуги, возникающей при размыкании главных контактов.

Механическая блокировка контакторов КТ.

Контакторы одной величины, установленные друг над другом, при необходимости могут быть механически сблокированы.

Механическая блокировка применяется в тех случаях, когда не допускается одновременное включение двух контакторов. После установки механической блокировки убедитесь в том, что при включенном положении одного из контакторов второй не может включиться.

МАТЕРИАЛ КАТУШКИ - МЕДЬ.

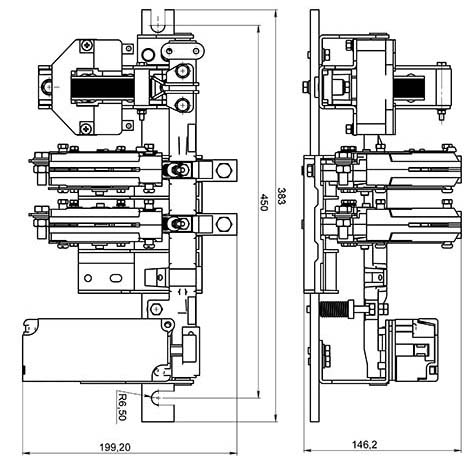

Габаритные размеры:

ТО,  сведения о наиболее частых неисправностях контакторов серии  КТ,  методы их устранения – предоставляются  по  запросу.
