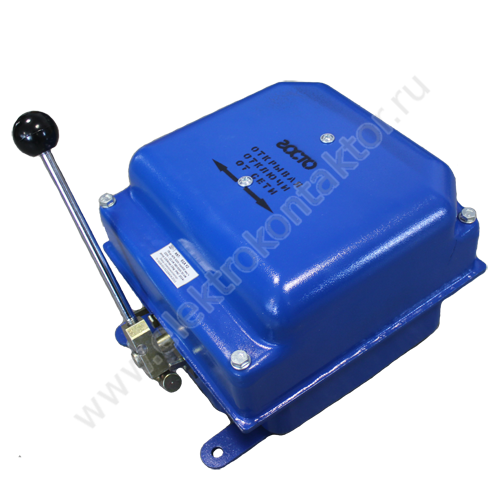

Контроллер ККТ-62А У2

ККТ-62 представляет собой аппарат с непосредственным ручным типом управления и является контроллером третьего исполнения.

Предназначение

Осуществляет управление двумя электродвигателями с фазным ротором при коммутации роторных цепей этих двигателей.

Особенности:

• симметричная схема замыкания контактов,
• служит для управления приводами передвижения,
• 12 электрических цепей
• число положений - 5 (спуск-назад) - 5 (подъем-вперед).

ККТ-62 представляет собой аппарат с непосредственным ручным типом управления.

Контроллеры группы ККТ используются только в цепях переменного тока.

Командоконтроллер (кулачковый контроллер тока) ККТ-62 А предназначен для пуска, реверсирования и регулирования скорости вращения электродвигателей, путем перестроения схем электрических цепей или включенных в них электродвигателей.

Контроллеры ККТ изготавливаются в высокопрочных защитных корпусах с крышкой из высококачественного алюминиевого сплава, ротор контроллера установлен на подшипниках, контакты медные.

Маркировка и расшифровка ККТ ГОСТО-62 А У2:

• ККТ - контроллер кулачковый трёхфазного переменного тока,
• ГОСТО - торговая марка,
• 6 - длительный ток кулачкового элемента 63А,
• 2 - тип исполнения по схеме,
• А - модернизированный,
• У - климатическое исполнение,
• 2 - категория размещения.

Технические характеристики ККТ-62 (ККТ62):

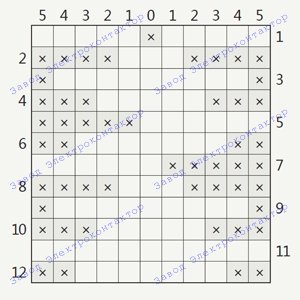

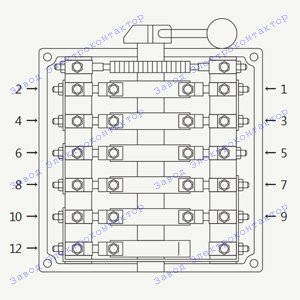

Схема и таблица включения контактов ККТ-62 (ККТ62):

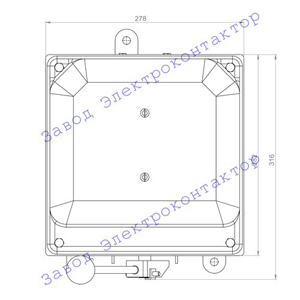

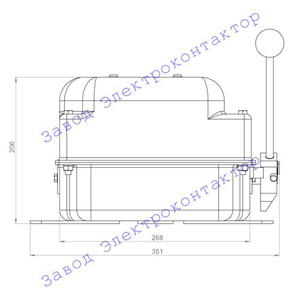

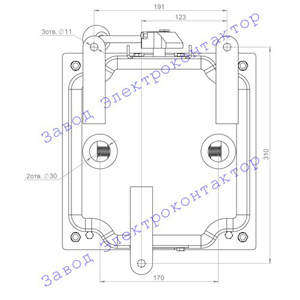

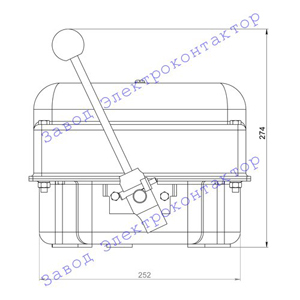

Внешний вид, габаритные, установочные и присоединительные размеры ККТ-62 (ККТ62):

Примечание:

Контроллеры группы ККТ используются только в цепях переменного тока.
