Гребенка контроллера ККТ-61

Гребенка для командоконтроллера ККТ представляет собой сборный механизм в виде группы коммутационных элементов определенной конфигурации, закрепленных единым блоком на пластмассовой планке слева и справа от барабана аппарата. Число контактных коммутационных элементов на каждой из гребенок (правой и левой) равно шести.

Основные характеристики:

• с контактами (коммутационными элементами),
• левая / правая.

Конструктивное устройство контроллеров ККТ однотипно. В прочном защитном корпусе заключены кулачковый барабан, состоящий из вала на двух шариковых подшипниках и гребенок, выполненных как наборный элемент, содержащий шесть пластмассовых кулачковых элементов (шайб). На выходящий из основания корпуса вал закреплена управляющая рукоятка (ручка).

Воздействие на ручку контроллера запускает вращение вала, и вызывает переключение контактов аппарата.

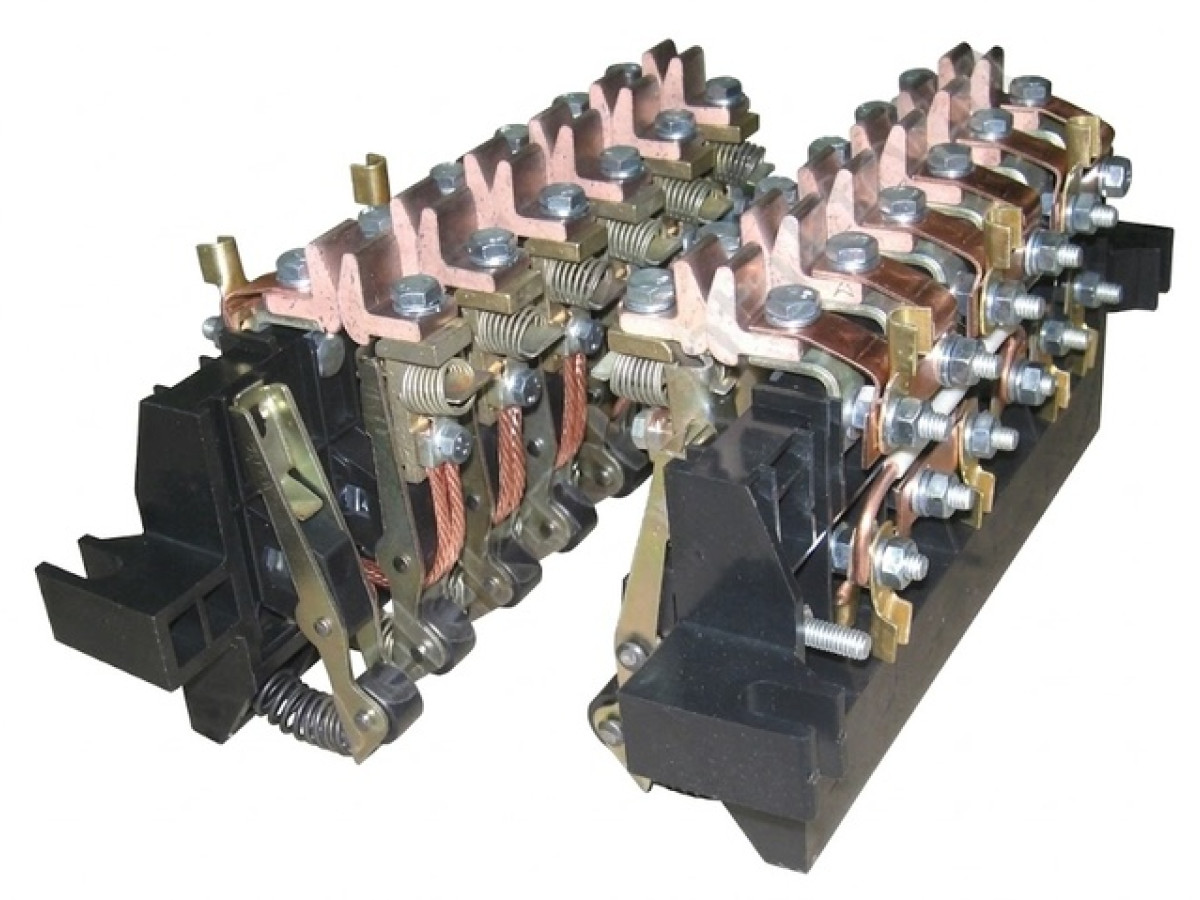

Внешний вид и устройство гребенки контроллера серии ККТ производства Завод "Электроконтактор" представлено на фото.
