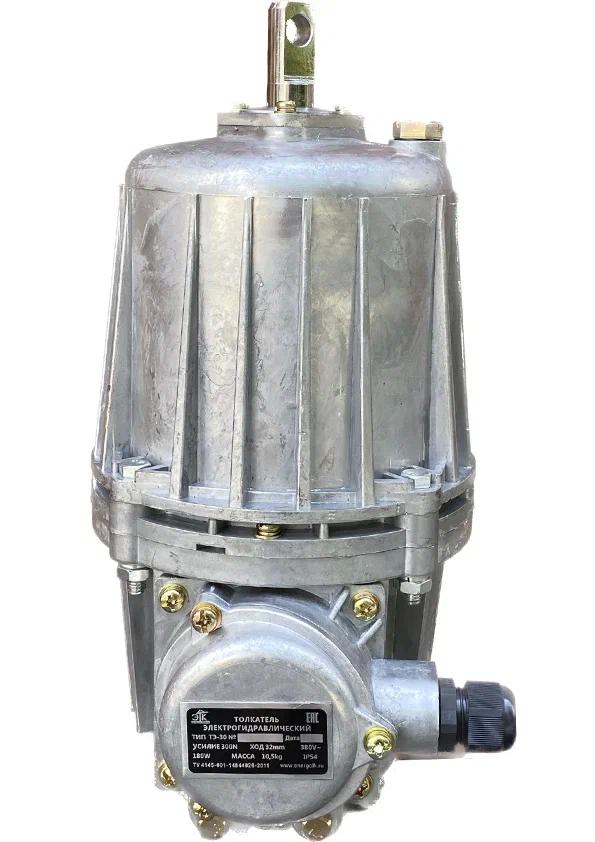

Гидротолкатель ТЭ-50(м) ЭТК

Устройства применяют в приводах крановых тормозов колодочного типа (марка ТКГ 300). Этот вид толкателей работает в цепях переменного тока с напряжением 380 В (частота 50-60 Гц).

ТЭ-50, так же как тормоза, на которые они устанавливаются, производятся несколькими предприятиями на территории Украины, России, а также в других странах. Технические характеристики при этом одинаковы, а цены могут различаться существенно.

Толкатели предназначены для работы в цепях переменного тока напряжением до 380 В, частотой 50-60 Гц, в повторно-кратковременном режиме при ПВ 80 % и менее, с частотой включений до 720 вкл/ч, при этом номинальные значения климатических факторов должны соответствовать видам климатического исполнения ЭТК(м), ЭТК(м)ХЛ2 по ГОСТ 15150 и ГОСТ 15543.1

Допускается работа толкателей в длительном режиме (S1) (ГОСТ 183) при температуре окружающей среды до 25 °С. Толкатели предназначены для эксплуатации под навесом или в помещениях, где колебания температуры и влажность воздуха несущественно отличаются от колебаний на открытом

воздухе, и могут эксплуатироваться в следующих условиях:

- высота над уровнем моря не более 1000 м;

- рабочее значение температуры окружающего воздуха:

- для ЭТК(м)ХЛ2 - от минус 60 °С до плюс 40 °С;

- для ЭТК(м) - от минус 15 °С плюс 40 °С;

- относительная влажность воздуха для ХЛ2, У2 – 80% при 20 °С и 100% при 25 °С;;

- окружающая среда взрывобезопасная, не содержит агрессивных газов и паров в концентрациях, разрушающих металл, изоляцию и резину.

Толкатели поставляются заполненными рабочей жидкостью:

- ТЭ-50-ЭТК(м)- трансформаторным маслом по ГОСТ 982-80,

- ТЭ-50-ЭТК(м)ХЛ2 - полиэтилсилоксановой жидкостью ПЭС-3 по ГОСТ

13004-77.

Наименование параметра	Величина параметра
Ход штока, мм	60
Развиваемое усилие подъема, Н, не менее	620
Среднее усилие подъема, Н	500
Время подъема штока на тормозе, с, не более	0,5
Время обратного хода штока на тормозе, с ,не более	0,4
Потребляемая мощность, Вт, не более	180
Номинальное напряжение питающей сети, В	380
Масса рабочей жидкости, кг, не более	1,6
Масса толкателя, кг, не более	12,5
