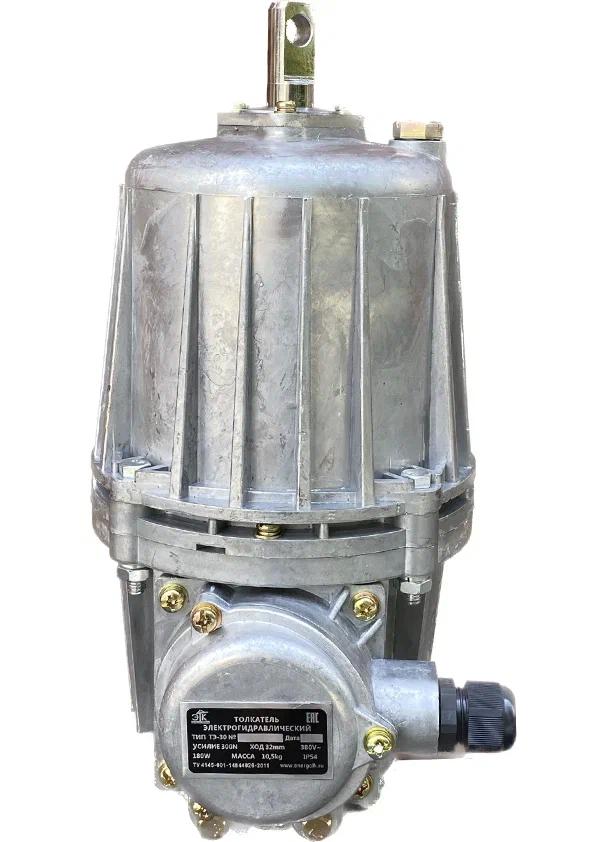

Гидротолкатель ТЭ-80(м) ЭТК

Электрогидравлические толкатели ТЭ-80 используются в работе в цепях переменного тока со следующими характеристиками: напряжение до 380 В; частота от 50 до 60 Гц; повторно-кратковременный режим S3 (с периодичесностью включений 60%), частота включений не более 720 в час, либо в режиме S1 (периодичесность включений 100%), температура окружающей среды не более 35 градусов Цельсия.

Номинальные значения климатических факторов соответствуют климатическому исполнению У2 по ГОСТ 15150-69. Длительное использование гидротолкателей допускается в условиях температуры окр. среды не превышающей 25 градусов Цельсия.

Толкатели предназначены для работы в цепях переменного тока напряжением до 380 В, частотой 50-60 Гц, в повторно-кратковременном режиме при ПВ 80 % и менее, с частотой включений до 2000 вкл/ч, при этом номинальные значения климатических факторов должны соответствовать видам климатического исполнения ЭТК(м), ЭТК(м)ХЛ2 по ГОСТ 15150 и ГОСТ 15543.1

Допускается работа толкателей в длительном режиме (S1) (ГОСТ 183) при температуре окружающей среды до 25 °С. Толкатели предназначены для эксплуатации под навесом или в помещениях, где колебания температуры и влажность воздуха несущественно отличаются от колебаний на открытом воздухе, и могут эксплуатироваться в следующих условиях:

- высота над уровнем моря не более 1000 м;

- рабочее значение температуры окружающего воздуха:

- для ЭТК(м)-ХЛ2 - от минус 60 °С до плюс 40 °С;

- для ЭТК(м) - от минус 15 °С плюс 40 °С;

- окружающая среда взрывобезопасная, не содержит агрессивных газов и паров в концентрациях, разрушающих металл, изоляцию и резину.

Толкатели поставляются заполненными или незаполненными рабочей жидкостью:

- ТЭ-80-ЭТК(м)- трансформаторным маслом по ГОСТ 982-80,

- ТЭ-80-ЭТК(м), ТЭ-30-ЭТК(м) ХЛ2 - полиэтилсилоксановой жидкостью ПЭС-3 по ГОСТ 13004-77.

Наименование параметра	Величина параметра
Ход штока, мм	60
Развиваемое усилие подъема, Н, не менее	1000
Среднее усилие подъема, Н	800
Время подъема штока на тормозе, с, не более	0,55
Время обратного хода штока на тормозе, с ,не более	0,4
Потребляемая мощность, Вт, не более	200
Номинальное напряжение питающей сети, В	380
Масса рабочей жидкости, кг, не более	1,6
Масса толкателя, кг, не более	15
