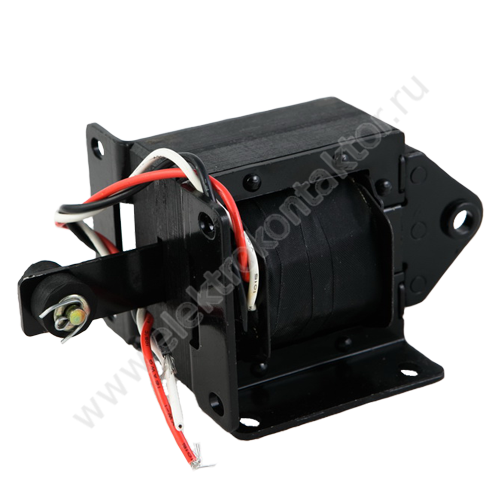

С помощью электромагнитов МИС-5200 можно дистанционно управлять станками и механизмами. Рабочее напряжение магнитов серии МИС - от 110В до 500В, при частоте 50 - 60 Герц.
Электромагниты состоят из таких частей:
- Подвижный якорь (электротехническая сталь);
- Катушка (возбуждает магнитное поле);
- Скоба;
- Неподвижное ярмо (электротехническая сталь).
Принцип работы данных электромагнитов заключается в притяжении якоря к неподвижному ярму, когда по катушке протекает электрический ток, создавая в магнитной системе магнитное поле.
С током соединяется именно катушка электромагнита, после чего и происходит возбуждение магнитного поля.
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ ЭЛЕКТРОМАГНИТОВ МИС-5100 (МИС-5200):
МИСХХХХХХЗ:
- МИС - вид аппарата;
- X- габарит (размер магнитопровода (1, 2, 3, 6, 5, 6);
- X- исполнение по способу воздействия на исполнительный механизм (1 - тянущее, 2 - толкающее);
- X- режим работы (относительная продолжительность включения;
- X- исполнение по степени защиты;
- X- исполнение выводов катушки (Е - с жесткими выводами, М - с гибкими выводами);
- ХЗ - климатическое исполнение и категория размещения.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
|
Режим работы, ПВ % |
Ном. тяговое усилие, Н |
Ход якоря, мм |
Напряжение, В |
Ток, А |
Мощность, Вт |
Магнит МИС 5200
|
100, 40 |
50 |
20 |
220, 380 |
1; 0,6 |
40 |
