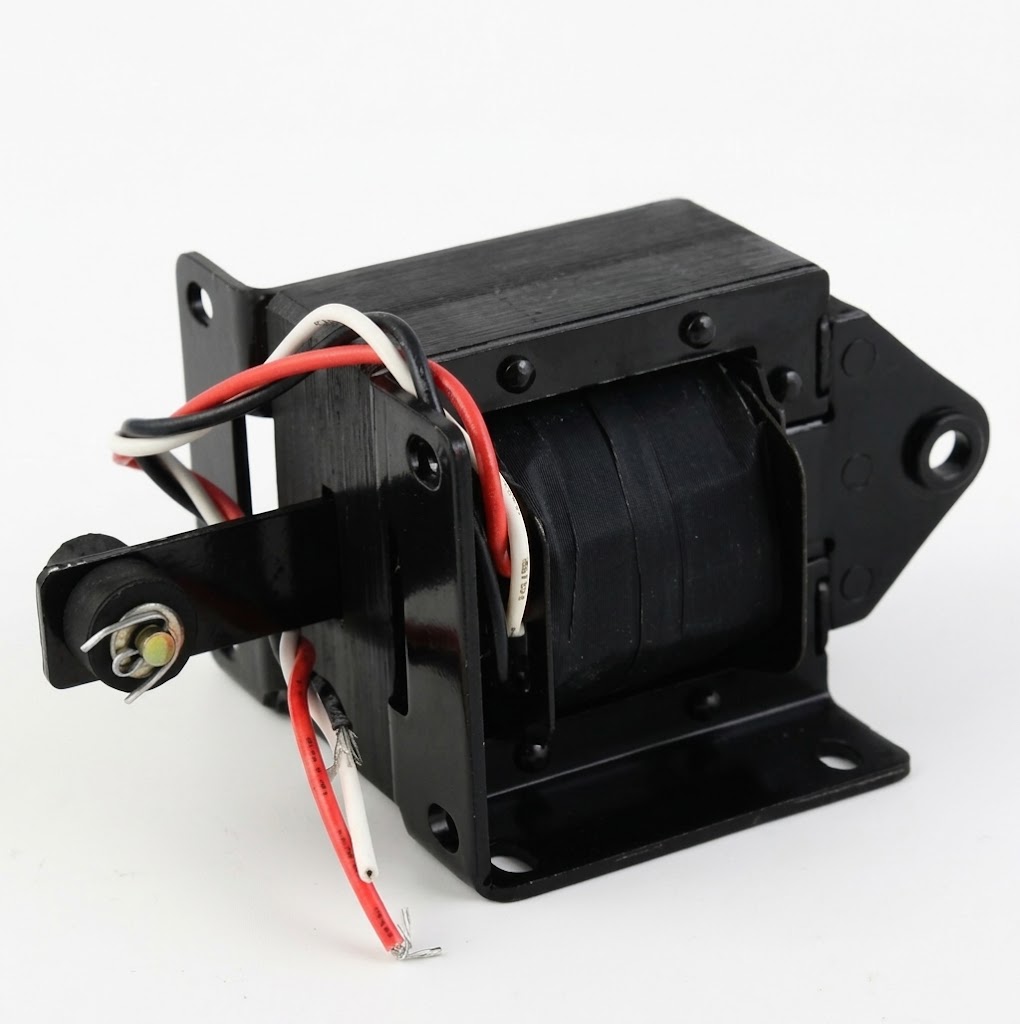

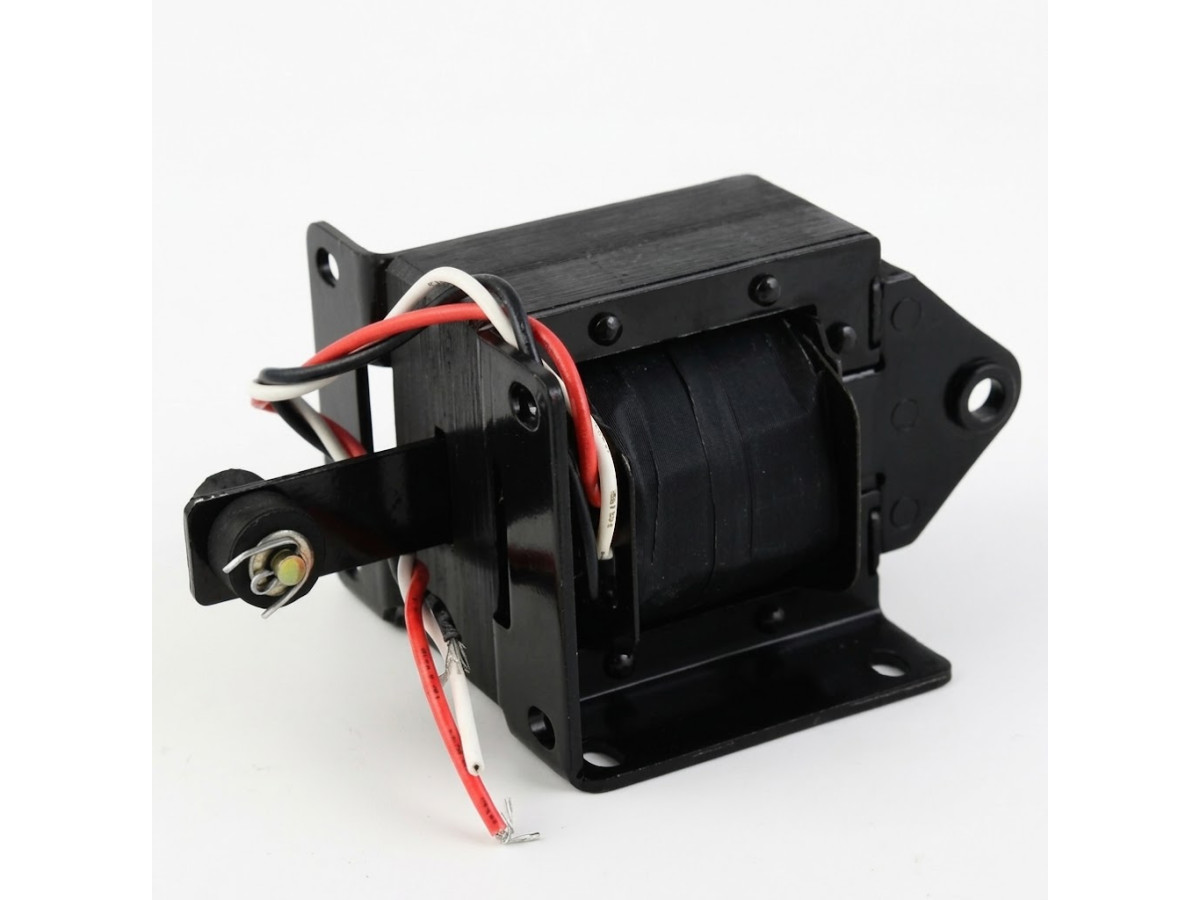

Электромагнит МИС-3200

Электромагнит МИС-3200.

С его помощью возможно дистанционное управление механизмами и станками.

Рабочее напряжение: от 110В до 500В, при частоте 50-60Герц.

Электромагниты МИС-3200 работают при колебаниях напряжения питающей сети от 0,85 до 1,05 номинального. При увеличении напряжения возможен перегрев катушки и выход ее из строя, при понижении питания-возможно самопроизвольное отключение электромагнита. При эксплуатации электромагнитов МИС-3200 при температуре окружающей среды выше предельно допустимой, нагрузочная способность трансформаторов снижается на 7% каждые 5 °С превышения температуры.

Осмотр электромагнитов МИС-3200 должен проводиться не реже одного раза в год, при этом следует:

удалить пыль и грязь;
подтянуть винты контактных зажимов;
проверить отсутствие механических повреждений и вмятин;
проверить состояние цепи заземления;
проверить величину сопротивления изоляции обмоток.

Электромагнит состоит:

Обмотка;
Якорь;
Ферромагнитный сердечник.

Принцип работы:

Когда через обмотку проходит электрический ток, то ферромагнитный сердечник приобретает магнитные свойства, создавая магнитное поле вокруг. А якорь выполняет роль усилителя.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

	Режим работы, ПВ%	Ноимнальное тяговое усилие, Н	Ход якоря, мм	Напряжение, В	Ток, А	Мощность, Вт
МИС -3200	100, 40	30		11,127	-; 0,65	25

МАГНИТ МИС – 3200 ОСОБЕННОСТИ:

циклы в час	1200(max)
защитная степень	IP40
рабочие температуры(t)	от -40 до +40°С
режимы работы	ПВ 10%, ПВ 40%, ПВ 100%
климатическое исполнение	У3
ход якоря	20мм
тяговая электромагнитная сила	30 Н
эксплуатационные условия	YXЛ 4, Y3, T3
высота над ур. моря	до 2000 метров
