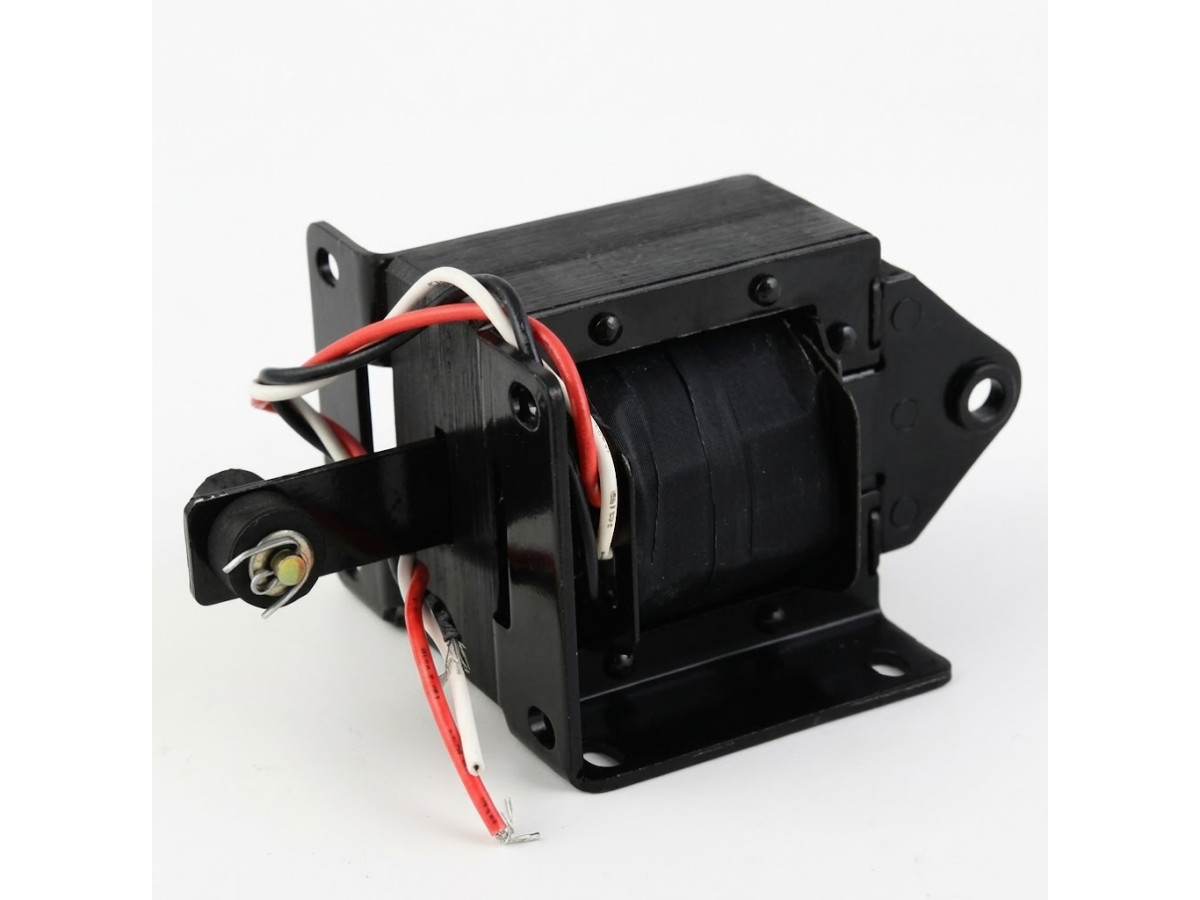

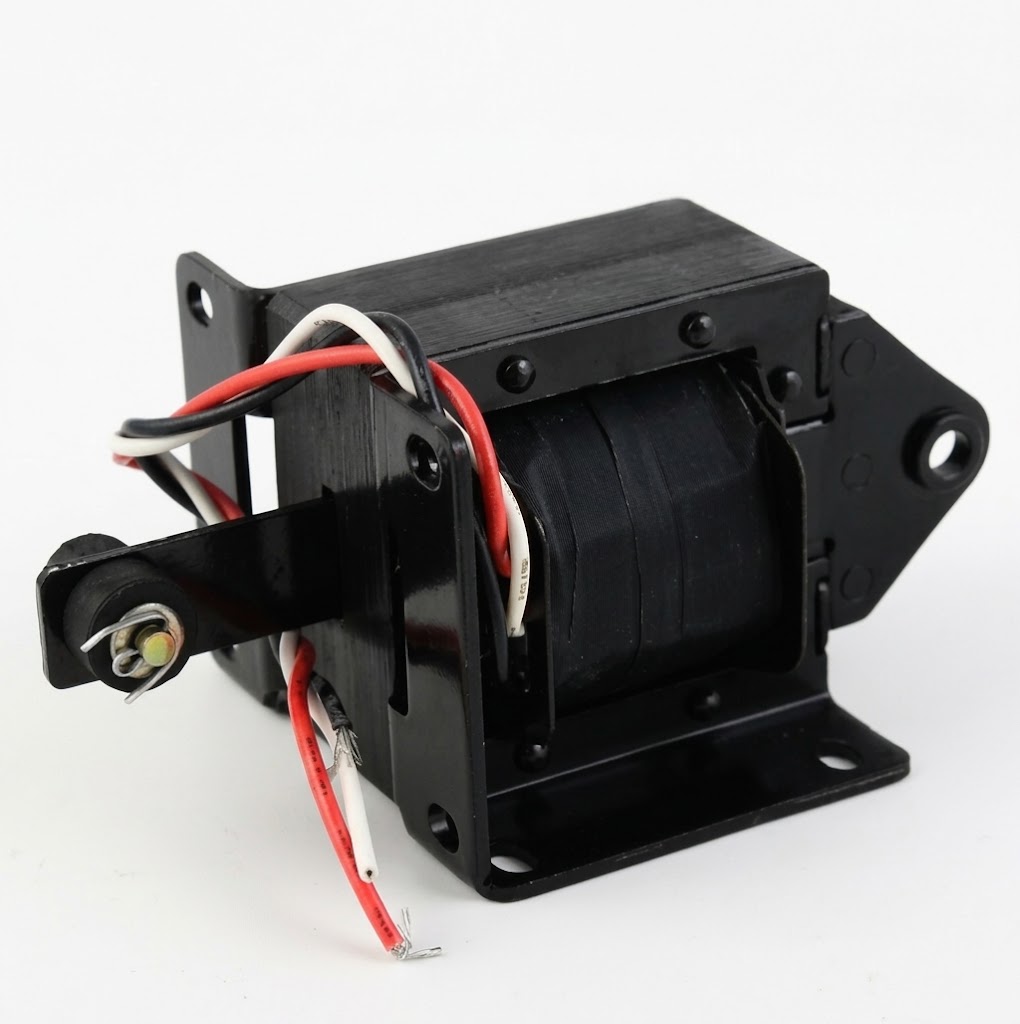

Электромагниты МИС, выпускаемые заводом «Электроконтактор», предназначены для удаленного управления механизмами.
Рабочее напряжение магнитов серии МИС - от 110В до 500В, при частоте 50 - 60 Герц.
Составляющие магнитов МИС 4200:
- Подвижная часть - якорь;
- Катушка, обеспечивающая наличие электромагнитного поля;
- Неподвижный элемент - ярмо;
- Скоба.
Якорь передает усиление, катушка создает электромагнитное поле в момент прохождения через обмотку переменного электрического тока. Вследствие этого - подвижная часть электромагнита - якорь притягивается к ярму - его неподвижному элементу. Вес данных электромагнитов равен 1,5 килограмма.
Исполнение МИС 4200 - толкающее.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МАГНИТОВ МИС-4200
|
Режим работы, ПВ % |
Ном. тяговое усилие, Н |
Ход якоря, мм |
Напряжение, В |
Ток, А |
Мощность, Вт |
Магнит МИС 4200 |
100, 40 |
42 |
25 |
220, 380 |
0,6; 0,4 |
30 |
ОСНОВНЫЕ ОСОБЕННОСТИ ЭЛЕКТРОМАГНИТОВ МИС-4200:
- циклы в час – 1200(max);
- защитная степень IP20;
- рабочие температуры(t) от -40 до +40°С.
- режимы работы ПВ 10%, ПВ 40%, ПВ 100%;
- климатическое исполнение – У3;
- ход якоря - 25мм;
- тяговая электромагнитная сила равна 42 Н;
- эксплуатационные условия - YXЛ 4, Y3, T3;
- высота над ур. моря до 2000 метров;
- исполнение бывает двух видов: тянущее либо толкающее;
- у магнита может быть как горизонтальное, так и вертикальное положение;
- применение магнита только во взрывобезопасной среде.
