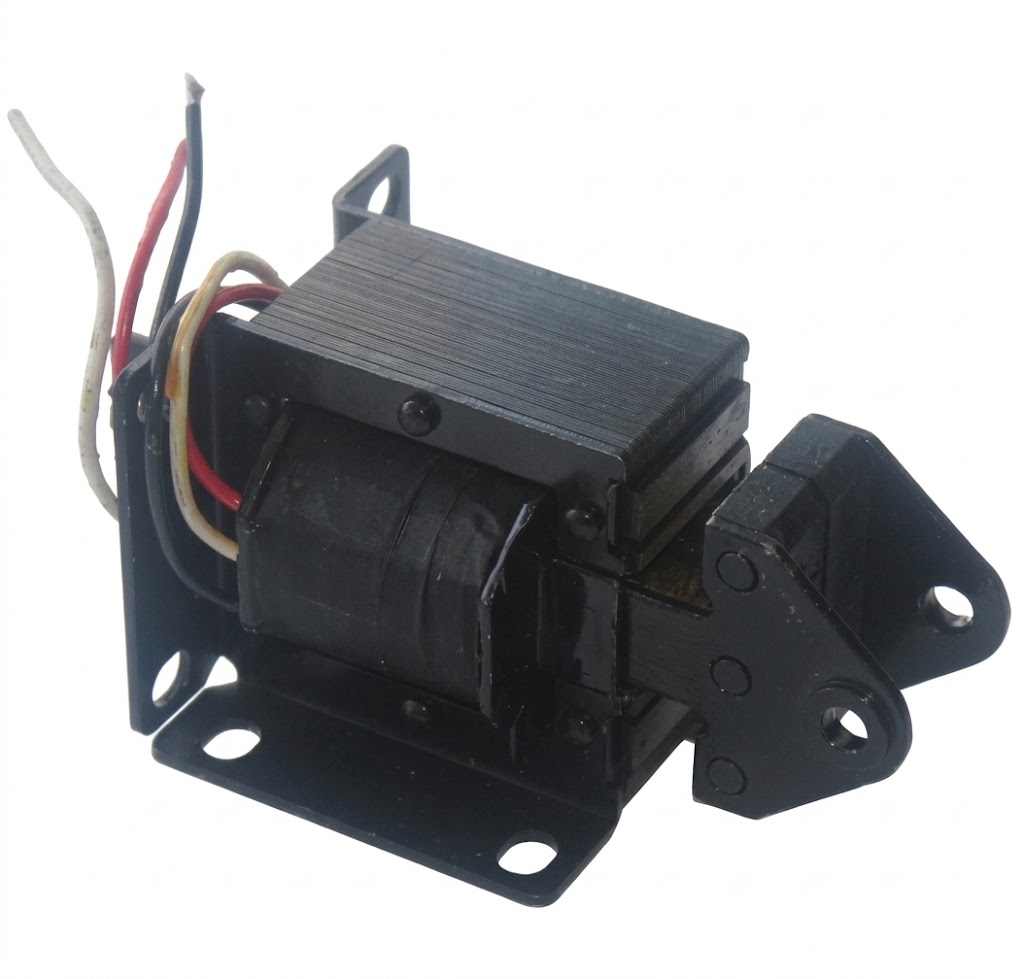

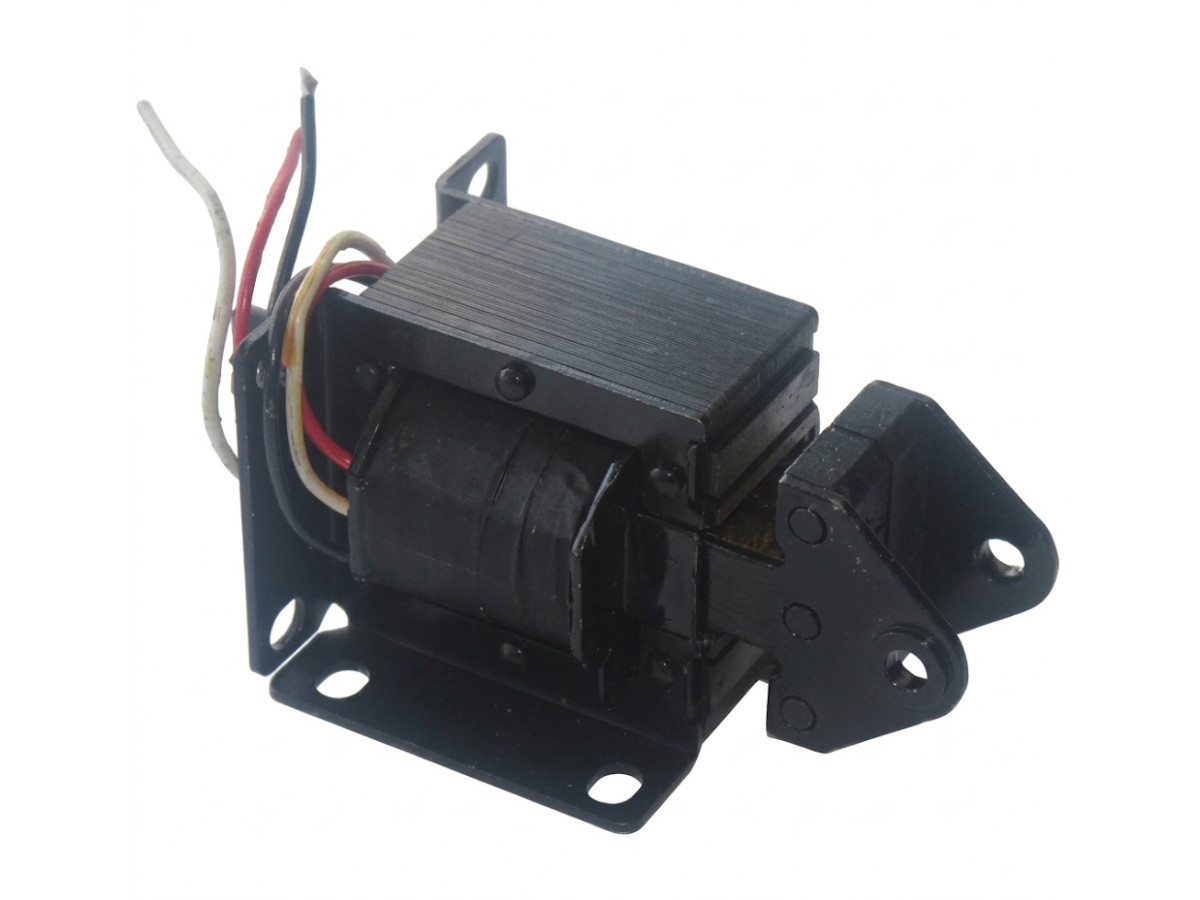

Электромагнит МИС-5100

Электромагниты МИС, выпускаемые Заводом Электроконтактор, предназначены для управления дистанционно исполнительными органами механизмов и станков.

УСЛОВИЯ ЭКСПЛУАТАЦИИ:

• Диапазон рабочих температур от -40 до +40°С.
• Высота над уровнем моря до 2000 м.
• Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу электромагнитов, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
• Вертикальное рабочее положение.

СТРУКТУРНОЕ ОБОЗНАЧЕНИЕ

ХХХХХХ3:

• МИС – вид аппарата;
• Х – габарит (размер магнитопровода (1, 2, 3, 6, 5, 6);
• Х – исполнение по способу воздействия на исполнительный механизм (1 – тянущее, 2 – толкающее);
• Х – режим работы (относительная продолжительность включения (0 – ПВ100, 40%; 1 – ПВ 10%);
• Х – исполнение по степени защиты (0 – IP20, 1 – IP00);
• Х – исполнение выводов катушки (Е – с жесткими выводами,
• М – с гибкими выводами);
• Х3 – климатическое исполнение (У, Т) и категория размещения (3)

Габаритные размеры:
