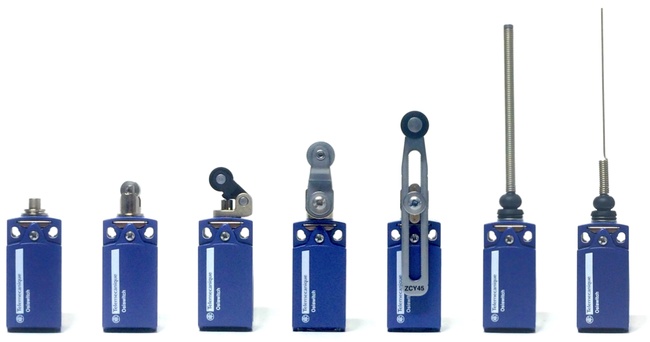

Концевые выключатели применяются как элементы логики управления, а не как самостоятельные защитные устройства. Их отказ почти никогда не является изолированной проблемой: он проявляется через нарушение алгоритма работы оборудования. Поэтому корректный анализ неисправностей начинается не с проверки контактов, а с понимания того, какой тип отказа возможен в данных условиях эксплуатации и почему он возник именно сейчас.
Роль выключателя в системе и последствия отказа
В схеме управления концевой выключатель фиксирует достижение заданного положения механизма. Для системы он является источником бинарного сигнала, но физически работает в зоне пересечения трех факторов: механического воздействия, электрической нагрузки и внешней среды. Нарушение любого из них приводит к сбою, который часто ошибочно интерпретируется как отказ привода, контроллера или логики ПЛК.
Критический момент заключается в том, что даже частичная деградация выключателя меняет поведение системы неявно: оборудование может работать «почти нормально», пока не появится аварийная ситуация.
Классификация неисправностей по природе возникновения

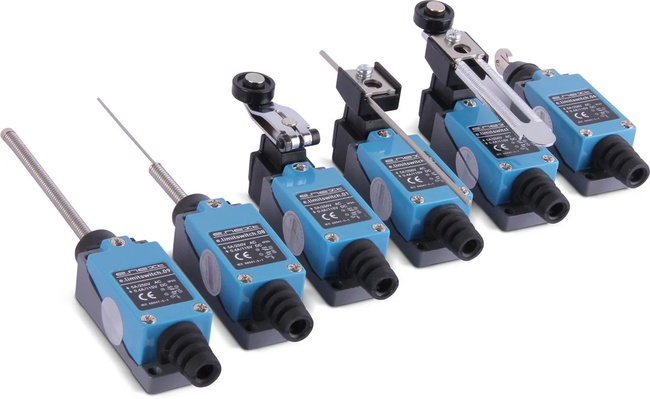

Механические отказы
Механическая часть — первая зона деградации при циклической нагрузке.
Причина отказа почти всегда связана не с разрушением, а с изменением геометрии:
- износ толкателя или ролика смещает точку срабатывания;
- деформация рычага меняет усилие на контактную группу;
- потеря упругости возвратной пружины нарушает повторяемость цикла.
В результате выключатель физически срабатывает, но не в том положении, которое ожидает схема управления. Это приводит к запаздыванию остановки, ложным разрешениям пуска или рассинхронизации механизмов.
Электрические неисправности контактной группы
Контакты разрушаются не от тока как такового, а от условий его коммутации. Основной фактор — наличие индуктивной нагрузки и отсутствие цепей подавления.
Типовой сценарий:
- при размыкании возникает дуга;
- поверхность контактов локально перегревается;
- образуется нагар или микросварка.
На уровне схемы это выглядит как «залипание» или, наоборот, пропадание сигнала при видимо исправном механизме. Характерная особенность — отказ проявляется только под нагрузкой, а при проверке омметром выключатель выглядит исправным.
Переходные и нестабильные состояния
Наиболее сложная категория для диагностики.
Такие неисправности возникают при сочетании:
- загрязнения контактной зоны;
- микровибраций;
- низких управляющих токов.
В этих условиях сопротивление контакта меняется динамически. Система управления фиксирует кратковременные импульсы, которые интерпретируются как ложные срабатывания или пропуски сигналов. Проблема усугубляется в цепях с цифровым входом, где порог чувствительности минимален.
Ошибки установки и согласования с механикой
Даже полностью исправный выключатель может работать некорректно, если:
- отсутствует запас хода до точки срабатывания;
- воздействие происходит под углом;
- механический упор не обеспечивает повторяемость положения.
В таких случаях выключатель становится чувствительным к люфтам, температурным расширениям и износу узлов оборудования. Отказ носит «плавающий» характер и часто исчезает после регулировки, но возвращается через короткое время.
Симптомы и их интерпретация
Оборудование не останавливается в крайнем положении
Это не всегда означает отказ цепи безопасности. Чаще причина в смещении точки срабатывания или залипании контакта. Если механика достигает упора, но сигнал не фиксируется — выключатель фактически перестал выполнять функцию датчика положения.
Оборудование не запускается при исправных силовых цепях
Типичный признак обрыва или деградации нормально замкнутого контакта. Часто возникает после замены выключателя без учета логики схемы или при использовании устройства с другим типом контактной группы.
Нестабильная работа, зависящая от вибрации
Почти всегда указывает на переходное сопротивление контактов или механический износ. Важный признак — повторяемость сбоя при одинаковых режимах работы.
Диагностика: что проверять в первую очередь
Механика до электрических измерений
Если толкатель не возвращается стабильно или имеет люфт, дальнейшие проверки теряют смысл. Механическая нестабильность всегда проявится в электрической части.
Проверка под рабочей нагрузкой
Измерения без нагрузки дают ложное ощущение исправности. Диагностика должна учитывать реальный ток и характер нагрузки, иначе контактные дефекты останутся незамеченными.
Анализ условий эксплуатации
Температура, влажность, наличие абразивной пыли или эмульсий напрямую влияют на ресурс. Выключатель, корректно работающий в щите управления, может деградировать за недели при установке на подвижном узле станка.
Когда замена предпочтительнее ремонта
Ремонт контактной группы экономически и технически оправдан редко. Повреждение поверхности контактов, потеря герметичности корпуса или деформация механизма означают, что устройство уже вышло за пределы расчетных характеристик. В таких случаях повторный отказ — вопрос времени.
Практика эксплуатации показывает, что корректно подобранная замена с учетом электрических параметров, механики и среды дает больший эффект, чем попытка восстановить исходное состояние изношенного узла.
Итоговое понимание
Неисправность концевого выключателя — это результат накопленных отклонений, а не внезапный отказ. Понимание механизма деградации, а не только внешнего симптома, позволяет:
- быстрее локализовать причину;
- избежать повторных отказов;
- принять обоснованное решение о замене.
Именно такой подход снижает эксплуатационные риски и делает систему управления предсказуемой, а не реактивной
