В электрических схемах, будь то мастерская, строительная площадка или цех, часто встречается устройство, без которого работа невозможна — магнитный пускатель. Он управляет электродвигателями, трансформаторами для прогрева бетона и другим оборудованием. От его исправности зависит бесперебойная работа станков, установок и даже комплектных трансформаторных подстанций для термообработки. Но что делать, если пускатель перестал включаться или срабатывает нестабильно? Проверка — первое, с чего стоит начать.

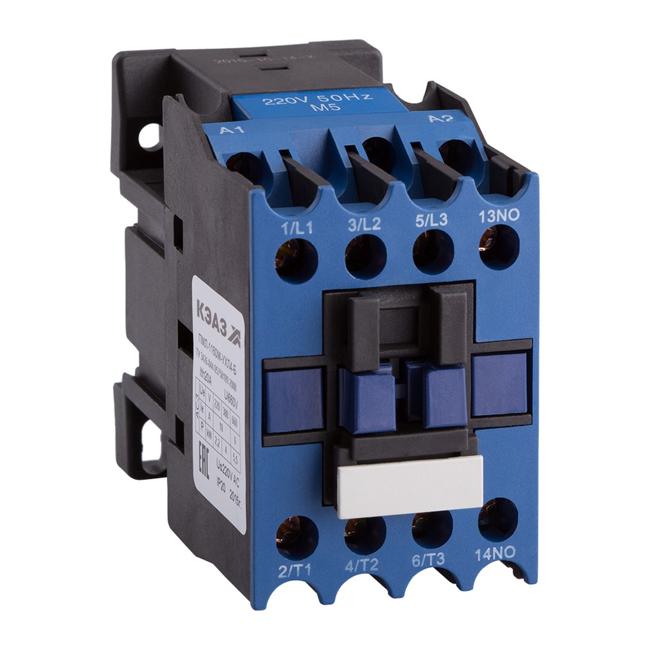

Как проверить магнитный пускатель
Магнитный пускатель состоит из двух основных частей: силовой группы (контактов, через которые проходит ток нагрузки) и катушки, создающей магнитное поле для втягивания подвижного якоря. Проверка всегда начинается с простого наблюдения. Подайте питание на катушку — слышен ли характерный щелчок втягивания? Если щелчка нет, значит катушка не работает или не получает напряжение.
Далее используется тестер или мультиметр. С помощью режима измерения сопротивления легко проверить катушку: на исправной модели сопротивление всегда в пределах десятков или сотен ом (в зависимости от номинала). Обрыв обмотки сразу укажет на неисправность. Если же катушка исправна, стоит посмотреть на состояние силовых контактов. Иногда они подгорают от частых включений. В этом случае визуальный осмотр не менее важен, чем измерения.
Есть ещё один момент, который часто недооценивают. Бывает, что пускатель исправен, но не работает из-за проблемы в управляющей цепи: кнопка «Пуск» неисправна, провод оборван или плохо затянут контакт. Проверка всех элементов цепи по порядку позволяет избежать таких ошибок.
Если нужно протестировать работу под нагрузкой, можно включить пускатель в схему с лампой накаливания или другим маломощным потребителем. Это безопасный способ убедиться, что контакты действительно замыкаются и размыкаются. Но при проверке с реальным оборудованием — например, двигателем или подстанцией для термообработки — лучше проявить осторожность: высокие токи требуют внимательности и опыта.
Некоторые электрики используют метод «прослушивания»: при исправной работе слышно чёткое втягивание и отпускание якоря. Если звук глухой или залипает, это сигнал о загрязнении или механическом износе. Иногда достаточно аккуратно очистить подвижные части, чтобы вернуть пускателю работоспособность.
В условиях производства, где магнитные пускатели работают круглосуточно, полезно иметь запасные комплектующие. Сломавшийся пускатель в подстанции или на линии термообработки способен остановить весь процесс. Проверка и своевременная замена — не только вопрос безопасности, но и гарантия того, что оборудование не подведёт в самый ответственный момент.
