Электромагнитный пускатель — устройство, предназначенное для дистанционного управления электрическими цепями, главным образом силовыми. Он позволяет включать и отключать электрические нагрузки с помощью управляющей цепи низкого напряжения, обеспечивая безопасность эксплуатации и защиту оборудования. Устройства применяются в промышленности, на производстве, в системах вентиляции, насосных установках, автоматизированных линиях.
Электромагнитный пускатель играет важную роль в управлении электрооборудованием, особенно там, где требуется надежное дистанционное включение или отключение нагрузок. Его использование позволяет минимизировать риск короткого замыкания или перегрева проводки, а также упростить процесс обслуживания электрических сетей. Важно понимать устройство электропускателя и принципы его монтажа, чтобы обеспечить долгую и безопасную эксплуатацию оборудования.
Техника безопасности
Перед подключением электропускатель необходимо полностью отключить питание на щите. Даже при минимальном напряжении случайный контакт с оголенными проводами может привести к серьезной травме. Работать рекомендуется в защитной одежде и перчатках, а также использовать индикаторные отвертки для проверки отсутствия напряжения. Помимо этого, нужно убедиться в исправности всех элементов пускателя и смежных автоматов, чтобы исключить неисправности в процессе работы.

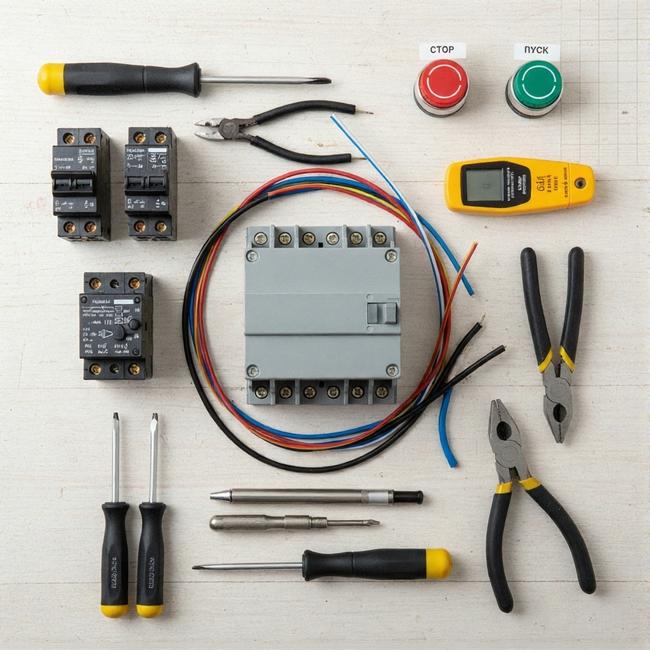

Необходимые инструменты и материалы
Для монтажа электромагнитного пускателя понадобятся стандартные инструменты:
- отвертки различных размеров;
- индикаторы напряжения;
- кусачки и бокорезы для зачистки проводов.
Из материалов потребуется сам пускатель, силовые контакторы, автоматические выключатели и подходящие кабели.

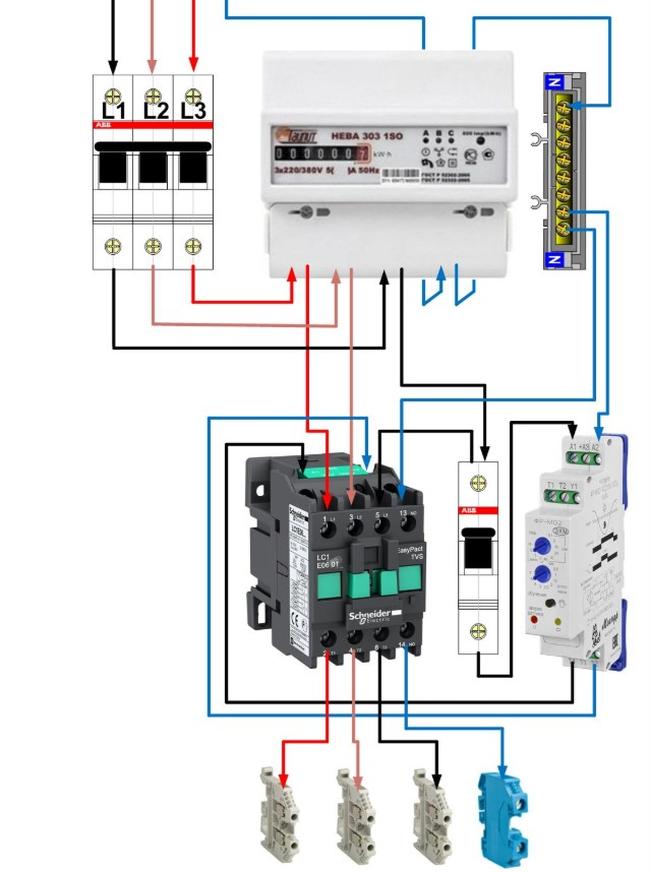

Схема подключения

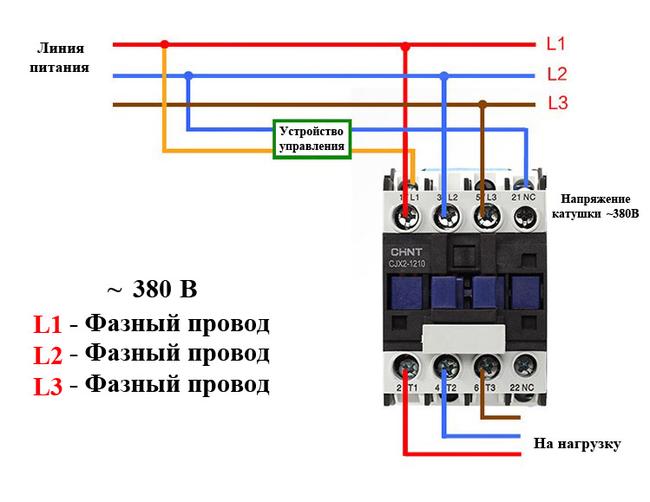

Перед физическим подключением нужно изучить схему пускателя. Обычно клеммы катушки отмечены буквами A1 и A2, силовые контакты — L1, L2, L3 для входа, T1, T2, T3 для выхода. Катушка управляет замыканием силовых контактов, поэтому подключение управляющей цепи должно быть выполнено с правильно. Силовые контакты подключаются к нагрузке, будь то двигатель или другое оборудование, с учетом маркировки фаз и соблюдения полярности, если используется однофазное напряжение.
Пошаговая инструкция подключения
Первый шаг — подготовка проводки. Кабели необходимо зачистить, убедиться, что изоляция не повреждена, и правильно распределить провода по клеммам. Монтаж управляющей цепи начинается с присоединения проводов к клеммам катушки A1 и A2 через кнопку включения/выключения или реле. После этого выполняется монтаж силовой цепи: фазы сети подводятся к L1-L3, а от T1-T3 идет питание на двигатель или другое оборудование. Каждый контакт проверяется визуально, чтобы избежать неплотного соединения, которое может вызвать искрение или нагрев.
Тестирование и запуск
После установки необходимо убедиться в правильной работе устройства. Проверка начинается с подачи питания на управляющую цепь. Катушка должна срабатывать без посторонних шумов и искр. Затем тестируется включение и отключение нагрузки, желательно сначала без подсоединенной нагрузки, чтобы убедиться в исправности всех контактов. Любые отклонения — заедание, шум, нагрев — требуют повторной проверки.
Частые ошибки и советы
Наиболее распространенные ошибки при монтаже связаны с неправильной полярностью, неплотными клеммами, несоблюдением маркировки фаз. Чтобы их избежать, всегда используйте схемы подключения, проверяйте маркировку на пускателе и кабелях, а также используйте качественные клеммы и инструменты. Еще один совет — перед подачей напряжения сделать фото подключения или схему, чтобы при необходимости быстро восстановить правильное соединение.
Заключение
Правильный монтаж устройства обеспечивает надежную и безопасную работу оборудования. Знание схемы, соблюдение техники безопасности и аккуратная сборка позволяют избежать типичных проблем и значительно продлить срок службы устройства. Монтаж электромагнитного контактора — это не только технический процесс, но и гарантия стабильной работы всей электрической системы.
