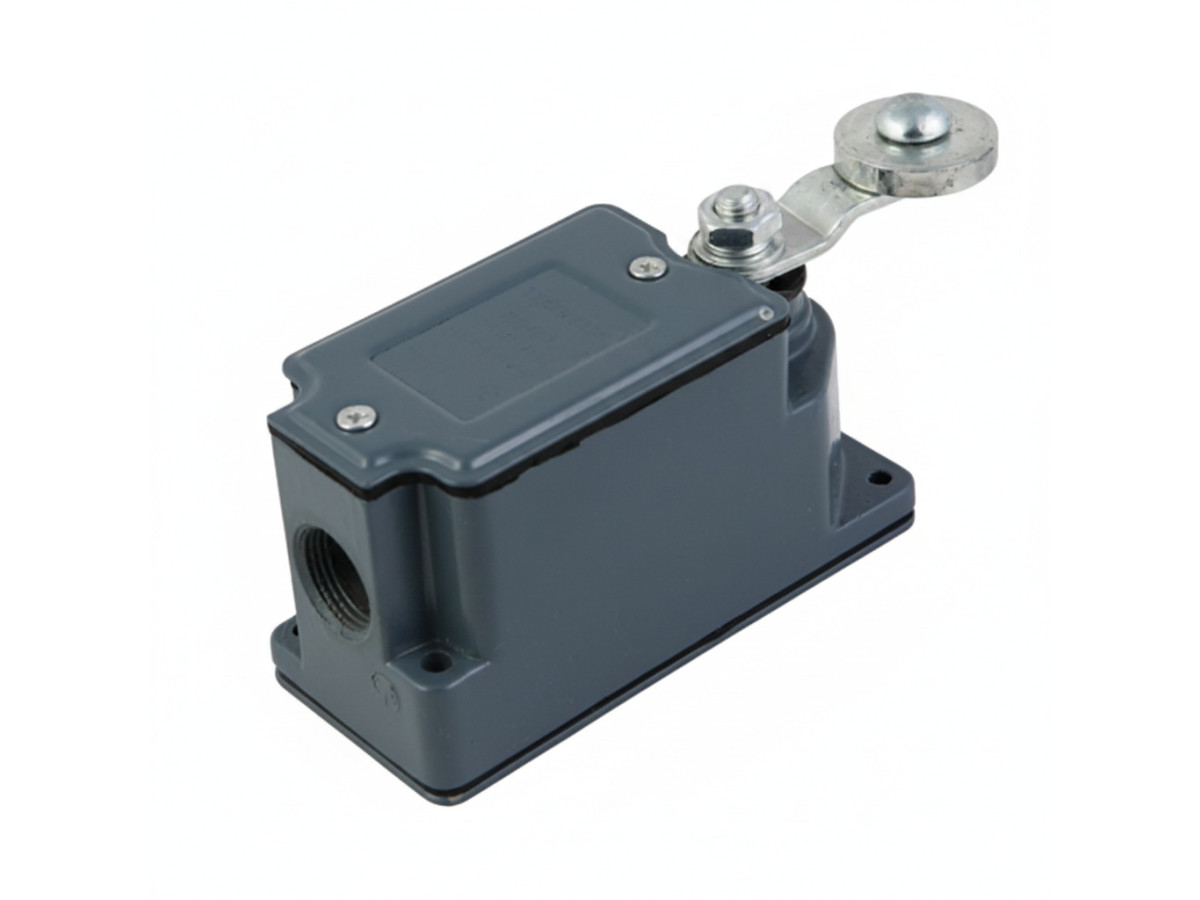

Выключатель ВП-16-231 РГ/РЕ

Выключатель путевой ВП-16-23Б-231 (ВП16-23Б-231) является аппаратом общего назначения, прямого действия с самовозвратом.

Данные выключатели оснащены механизмом быстрого замыкания, наличие которого обеспечивает быстрое и полное замыкание контактов аппарата, независимо от скорости движения привода (толкателя).

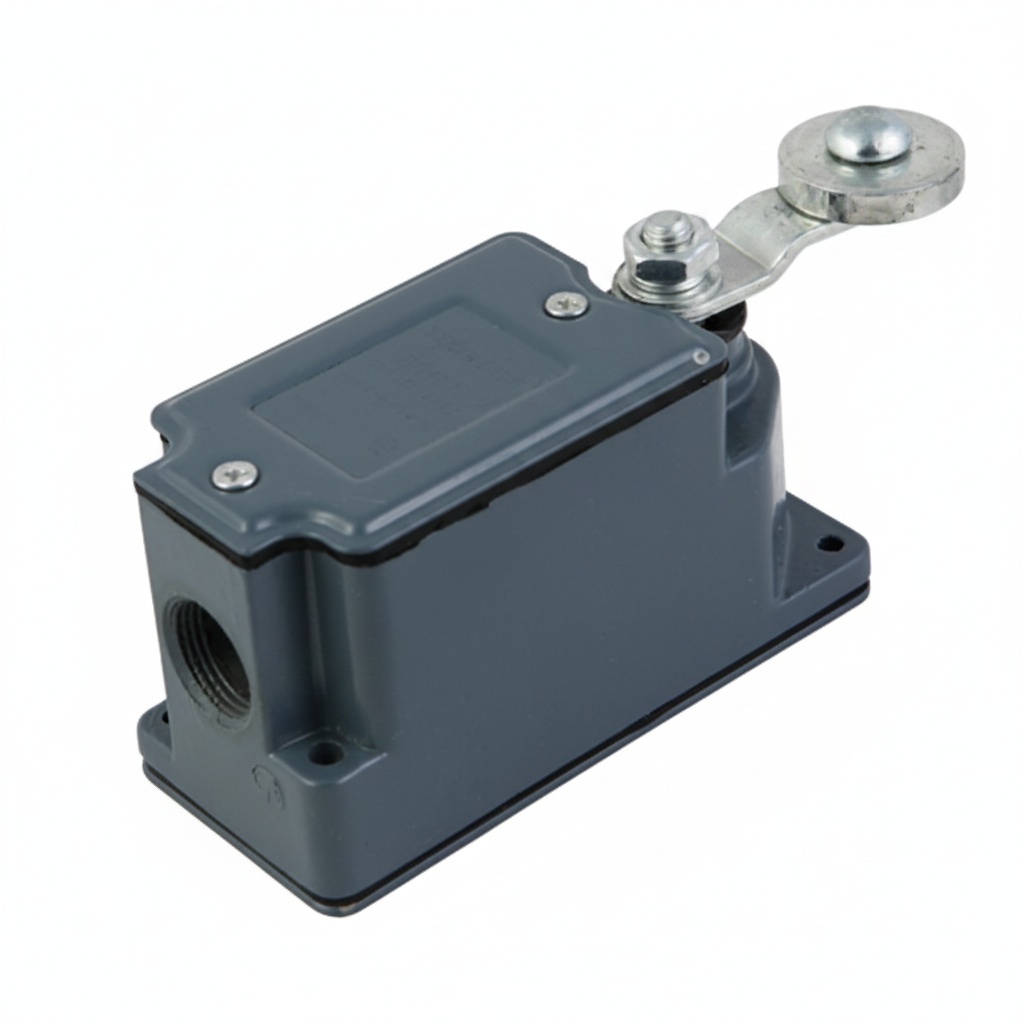

Конструктивное исполнение привода: рычаг с роликом, самовозврат.

Полная маркировка изделия и расшифровка обозначений ВП-16РГ-23Б-231-55 У2.3 (ВП16РГ-23Б-231-55У2.3):

• ВП - вид изделия - выключатель путевой;
• 16 - номер серии;
• Р - индекс модернизации;
• Г - исполнение корпуса по виду ввода проводов - с резьбовым неуплотненным вводом, Е - исполнение корпуса по виду ввода проводов - с резьбовым уплотненным вводом;;
• 23 - величина номинального тока (16 А);
• Б - группа коммутационной износостойкости (1*106 циклов ВО);
• 2 - количество полюсов;
• 3 - привод - рычаг с роликом;
• 1 - базовое крепление;
• 55 - степень защиты IP55;
• У2 - климатическое исполнение и категория размещения;
• 3 - контакты 1з + 1р (1 замыкающий + 1 размыкающий).

Выключатели ВП16 предназначены для коммутации электрических цепей управления под воздействием упоров в определенных точках пути, где движение контролируемого объекта должно быть изменено, или возникает необходимость сообщения о достижении объектом заданного положения.

Параметры и характеристики коммутируемых цепей электричества: переменный ток напряжением до 660В, частота 50 и 60 Гц, постоянный ток напряжением до 440В.

Технические характеристики ВП16:

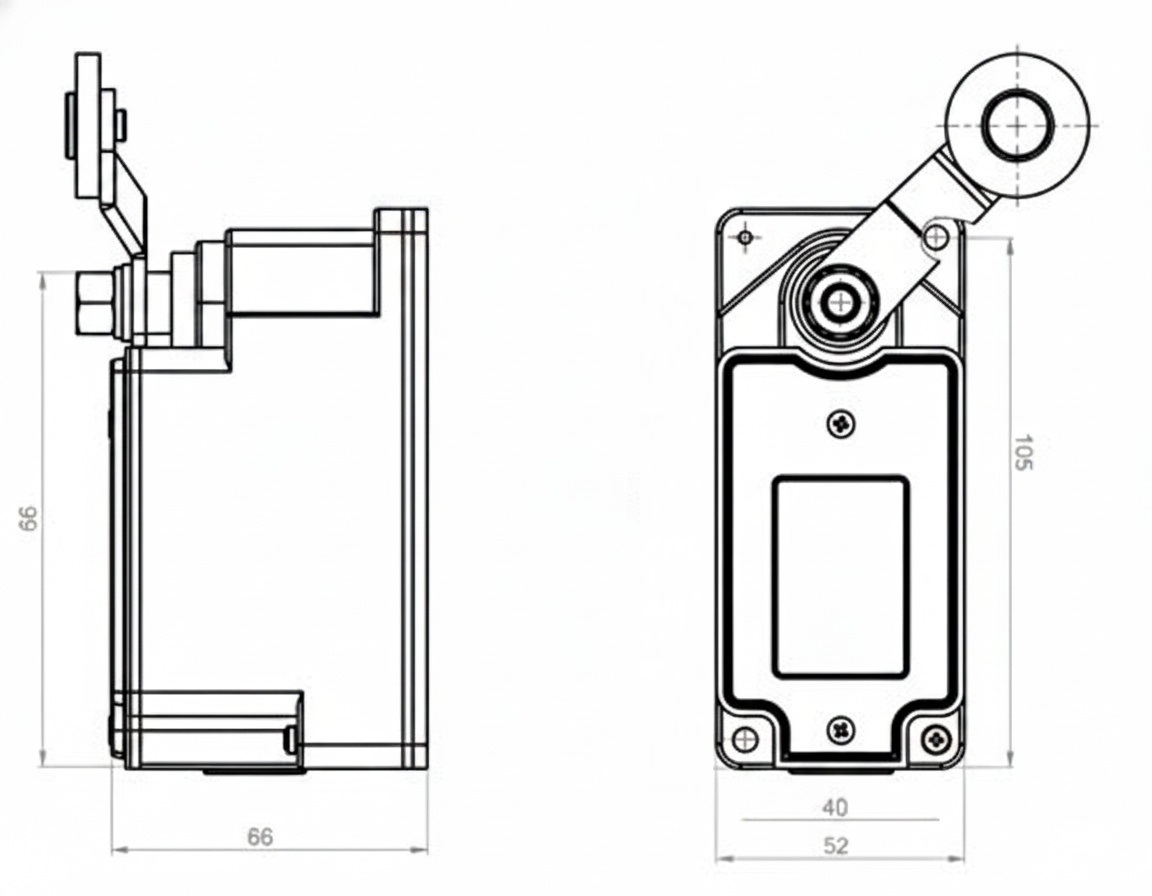

Внешний вид, габаритные, установочные и присоединительные размеры ВП-16:

Примечание:

Изделия имеют прочный износоустойчивый защитный корпус из сплава алюминия и кремния, практически не поддающийся коррозии.
