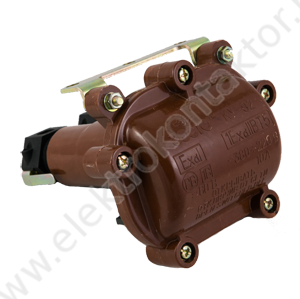

Выключатель КУ-92

Выключатели КУ-92 являются взрывозащищенными кнопочными постами управления и применяются для дистанционного управления электромагнитными аппаратами переменного и постоянного тока.

Выключатели (посты кнопочные взрывозащищенные) серии КУ-90 предназначены для работы в электрических цепях управления в угольных шахтах, опасных по газу и пыли (маркировка взрывозащиты РВ ExdI) и во взрывоопасных зонах всех классов предприятий химической, нефтеперерабатывающей, газовой и других отраслях промышленности (маркировка взрывозащиты 1ExdIIBT5).

Структура условного обозначения КУ-9Х-Х1-Х2:

• КУ - Кнопочный пост Управления;
• 9 - серия;
• Х - число кнопочных элементов (1, 2, 3);
• Х1 - исполнение по взрывозащите (РВ ExdI или 1ExdIIВТ5);
• Х2 - климатическое исполнение (У; ХЛ; Т) и категория размещения (2 или 5) по ГОСТ 15150-69.

Выключатель конечный (пост) КУ92 состоит из оболочки, вводного устройства с уплотнением, привода управления и кнопочных элементов. Вводное устройство предусматривает возможность подсоединения гибкого и бронированного кабелей, а также кабелей и проводов, прокладываемых в стальных трубах с условным проходом до 16 мм и с уплотнением резиновыми кольцами.

На рукоятках управления в зависимости от типа выключателя (поста) нанесены следующие надписи:

• на однокнопочном — СТОП;
• на двухкнопочном — ПУСК. СТОП;
• на трехкнопочном — ВПЕРЕД. НАЗАД, СТОП.

Данные по упаковке:

• В коробке - 12 шт ;
• Объем - 0,036 м3;
• Вес брутто (коробка) - 18 кг;
• Вес нетто (коробка) - 16 кг.
