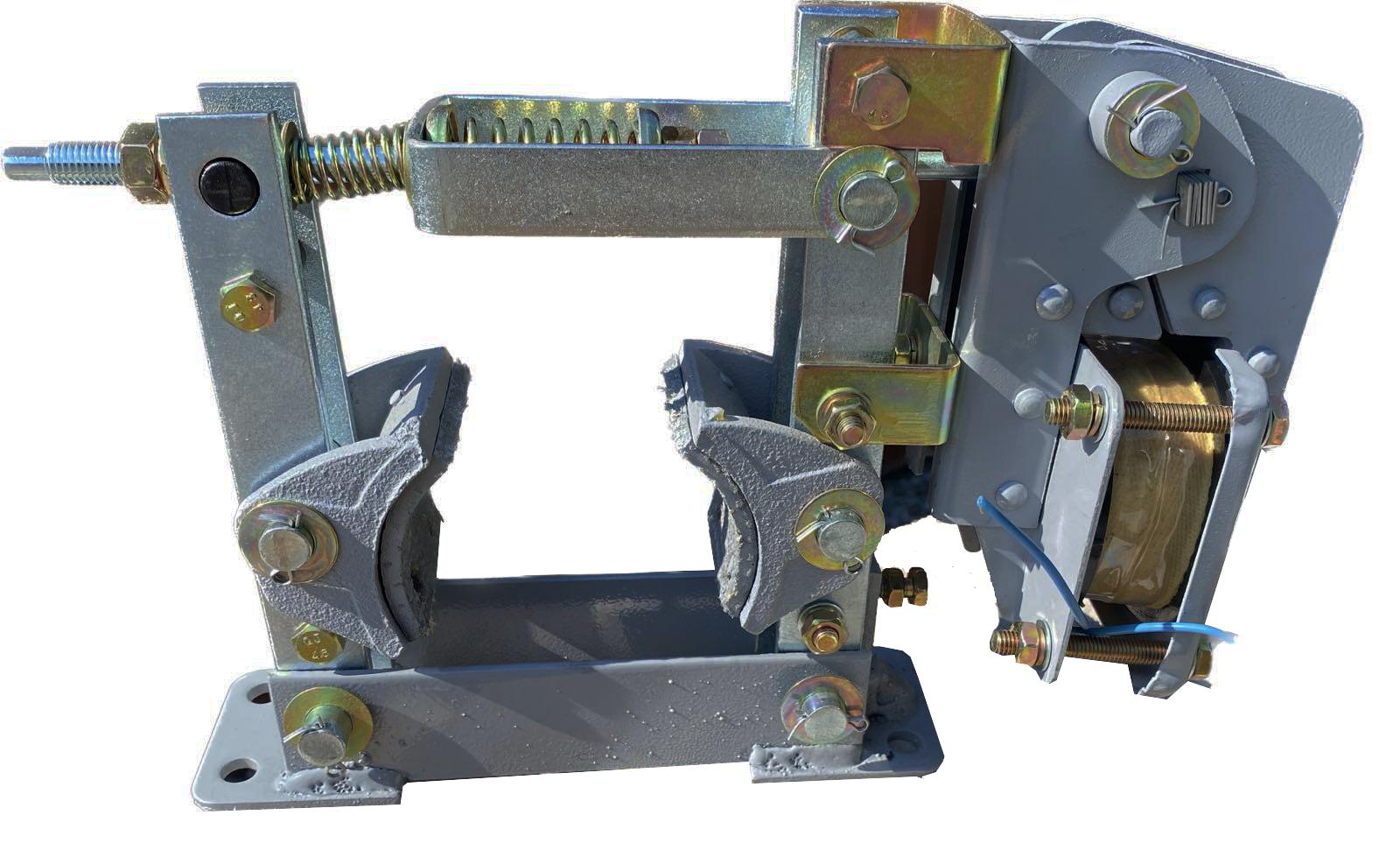

Колодочные тормоза серии ТКТ используются в целях остановки и удержания валов грузоподъемных механизмов в заторможенном состоянии, в состоянии неработающего двигателя. Устанавливается тормоз ТКТ в вертикальном положении, расположение оси тормозного шкива и основание крепления тормоза - горизонтальное. Используются тормоза ТКТ в механизмах следующих отраслей в пожаробезопасной среде: горнодобывающей, металлургической, в других отраслях промышленности.
Тормоза переменного и постоянного тока, со шкивом одного диаметра, имеют механическую часть, которую обозначают буквами ТК и соответствующим диаметру тормозного шкива числом. Крановые тормоза от ТКТ-100 до ТКТ-300 включаются с использованием электромагнита переменного тока типа МО. В электромагнитах МО катушки предназначены: для напряжения переменного тока в 220 Вольт, 380 Вольт, 500 Вольт; для постоянного тока в 220 Вольт и 440 Вольт. Электромагниты предназначены для повторно-кратковременного режима (ПВ не более 40 %) и допускают не более 300 включений в час.
Тормозные устройства серии ТКТ отличаются следующими особенностями:
1) гарантированная взаимозаменяемость,
2) высоким тормозным моментом, который не зависит от направления вращения, и обеспечивается оптимальной геометрией рычажного механизма,
3) простотой регулировок, а также возможностью смен тормозных колодок, не прибегая к разборке тормоза.
Характеристики факторов окружающей среды (климата) в соответствии с климатическим исполнениям У2 и ХЛ2 по ГОСТ 15150, ГОСТ 15543.1. Внешняя среда пожаро- и взрывобезопасная, не содержащая агрессивных газов и/или паров в концентрациях, которые могут разрушать металл, изоляцию, резину.
Тип тормоза
|
Габаритные размеры (мм)
|
Вес(кг)
|
|||||||||
D
|
h1
|
K
|
i
|
d
|
А
|
Е
|
G
|
H
|
n
|
||
ТКТ-100
|
100
|
100
|
110
|
40
|
13
|
240
|
145
|
130
|
245
|
5
|
17
|
ТКТ-200/100
|
200
|
170
|
195
|
60
|
17
|
305
|
250
|
210
|
407
|
7
|
31
|
ТКТ-200
|
200
|
170
|
195
|
60
|
17
|
398
|
250
|
210
|
412
|
7
|
39
|
ТКТ-300/200
|
300
|
240
|
250
|
80
|
21
|
475
|
310
|
290
|
560
|
9
|
67
|
ТКТ-300
|
300
|
240
|
250
|
80
|
21
|
520
|
306
|
290
|
566
|
9
|
85
|
