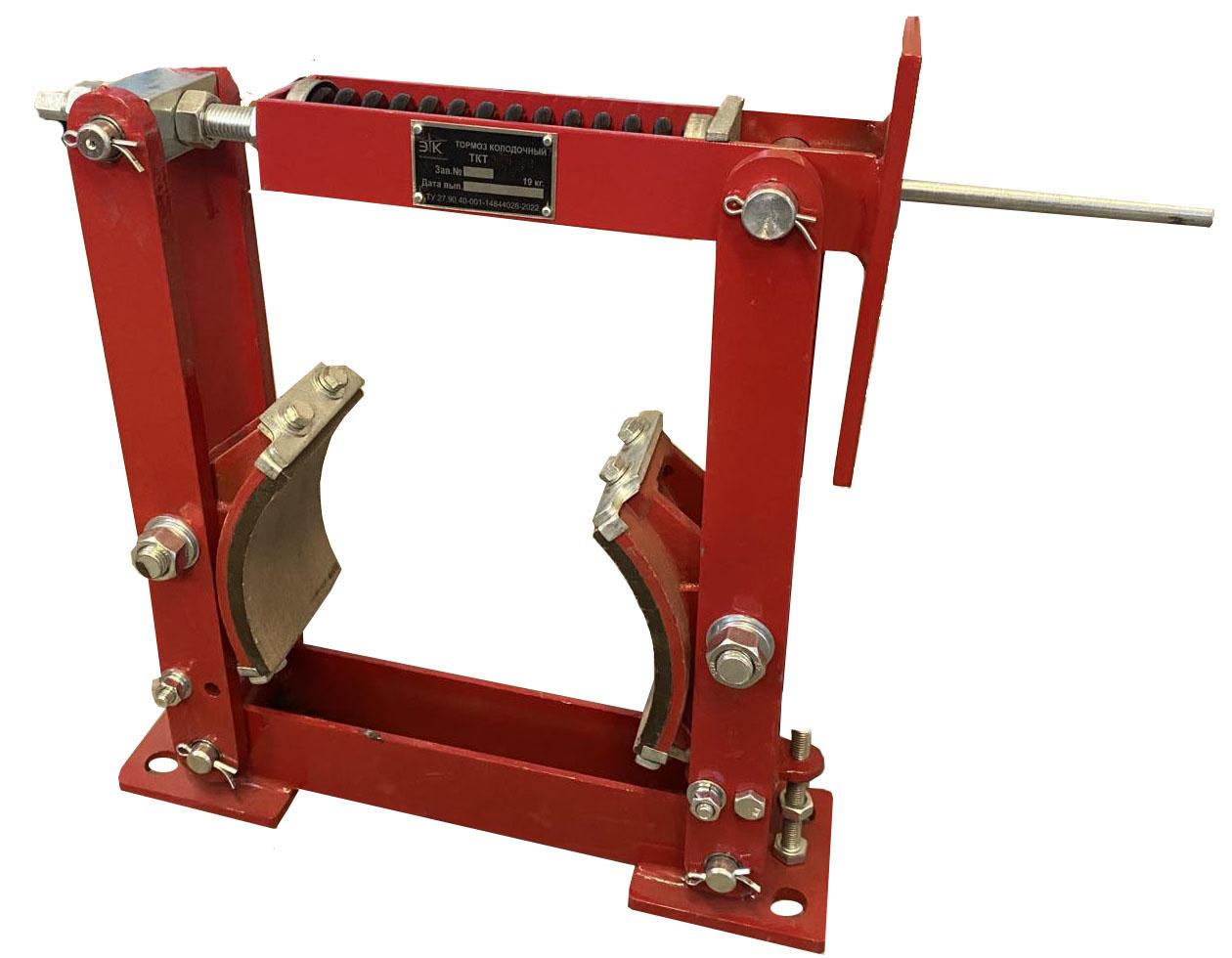

Рама ТКП-300

Колодные тормоза серии ТКП (или постоянного тока) используются для остановки, удержания валов механизмов в заторможенном состоянии, в состоянии неработающего привода. Существует семь основных моделей колодочных тормозов типа ТКП: ТКП-100, ТКП-200, ТКП-300, ТКП-400, ТКП-500, ТКП-600, ТКП-700, ТКП-800.Тормоза ТКП устанавливаются вертикально, а ось тормозного шкива и основание крепления тормоза - горизонтально. Тормоза устанавливаются на грузоподъемных механизмах, которые работают в пожаро- и взрывобезопасной среде.

Маркировка тормоза состоит из условных обозначений, легко поддающихся расшифровке:

Вид обозначения: ТКП-XXX У2 с МП 201 220в, ПВ 40% параллельного подключения

Тормоз ТКП – тормоз колодочный постоянного тока
XXX — диаметр шкива
У2- климатическое исполнение
МП-201 –тип электромагнитный привод
220в – питающая сеть постоянного тока
ПВ-40% — период включения тормоза, т.е. он может работать только 4 мин из 10.

Устанавливая тормоз ТКП на открытом воздухе, оборудование должно быть закрыто кожухом, чтобы защитить тормоз от попадания различных атмосферных осадков, либо действия солнечной радиации. Колодочный тормоз следует заземлить или занулить.

РИС. 1

Тип тормоза	Габаритные и присоединительные размеры, мм
Тип тормоза	А	А1	В	D	Н	Н1	Lmах	L	L1	L2	L3
ТКП-100	220	110	132 68 90	100	278 238 249	105	391 354 407	353 347 397	220 314 264	300	125
ТКП-200/100	350	175	132 68 90	200	414 386 397	170	549 511 564	511 504 554	283 276 326	394	197
ТКП-200	350	175	178 120	200	437 405	170	571 547	528 543	328 347	394	197
ТКП-300/200	500	250	178 120	300	577 545	240	751 527	708 723	395 414	550	275
ТКП-300	500	250	225 165	300	600 563	240	786 785	738 773	435	550	275
