Контактор КВ-1,14 2,5/160А

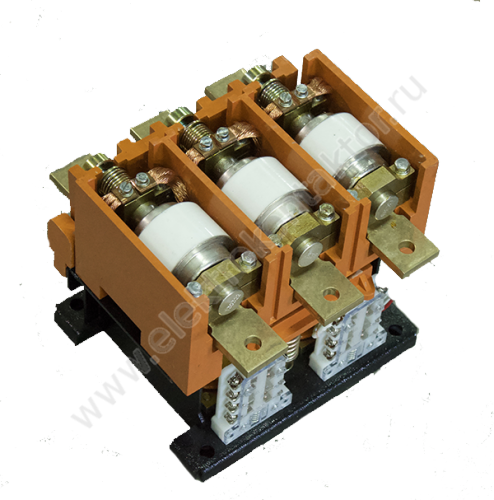

Контактор вакуумный КВ-1,14 2,5/160 А.

Категория применения вакуумного контактора КВ 2,5/160А по ГОСТ 11206 - АС-3, АС-4.

Представляет собой трехфазовый вакуумный контактор (по специальному заказу возможно изготовление 2-х фазного вакуумного контактора).

Изготовлен в соответствии с требованиями тех. регламента ТР ТС 004/2011.

Кроме общепромышленного применения может эксплуатироваться в подвижном транспорте, а в во взрывозащищенной оболочке, в том числе в горнодобывающих отраслях.

По заявке возможно производство вакуумных контакторов с катушкой любого номинального напряжения переменного тока АС, а также постоянного тока DC, в том числе 24В, 36В, 42В, 48В, 75В, 110В, 220В, 380В.

Вакуумный контактор оснащен блоком для защиты от перенапряжения и перегорания катушек. Данное конструкторское решение запатентовано.

Технико-эксплуатационные характеристики вакуумного контактора КВ 1,14 2,5/160:

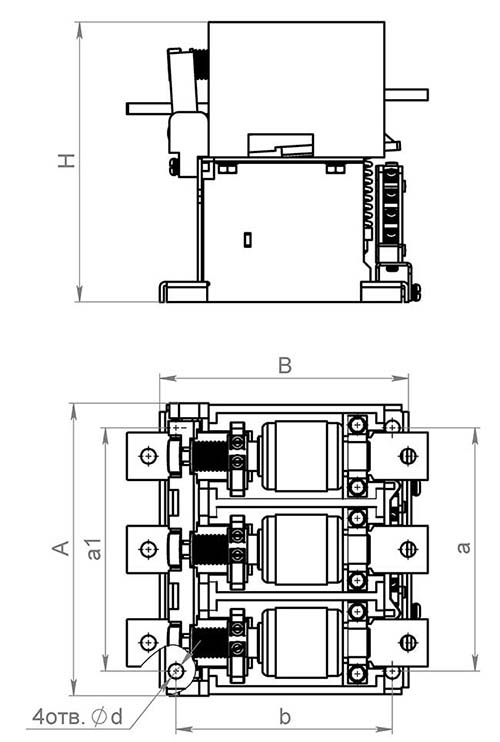

Внешний вид, габаритные, установочные и присоединительные размеры контакторов КВ 2,5 160A:

Заметки и особенности:

Контактор называется вакуумным, так как гашение дуги происходит в герметичной вакуумной камере.

Принцип устройства дугогасительной камеры представлен на чертеже.

При воздействии рейки контактора на торцевые фланцы 2, пружины 6 сжимаются, контактные электроды 5 подвижного и неподвижного контактов 3 и 4 плотно прилегают друг к другу. Контактор включает цепь питания. При размыкали контактов возникает дуга. Дуга горит в парах металла, образующегося на поверхности катода. Металлические пары постепенно покидают дуговой промежуток и конденсируются на поверхности экрана, изолированного от электродов. Экраны 7, 8, 9 защищают оболочку 1 от дуги и оседания частиц металла.

Благодаря такой конструкции контакты вакуумного контактора не окисляются и имеют длительный срок службы без обслуживания.

Данные по упаковке:

• В коробке - 4 шт;
• Объем - 0,025 м3;
• Вес брутто (коробка) - 15,5 кг;
• Вес нетто (коробка) - 13,5 кг.
