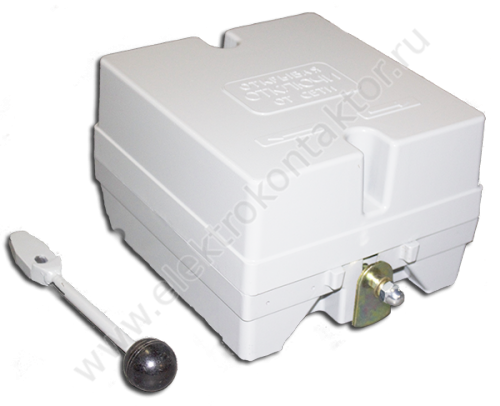

Контроллер ККП имеет большие вариации типоисполнений, имеющих отличия по диаграмме включения контактов.
Тип |
Количество контактных устройств |
Число положений |
Характеристика привода |
ККП-1163 |
10 |
5-0-5 |
Рукоятка нормальная, |
ККП-1164 |
10 |
5-0-5 |
|
ККП-1165 |
9 |
4-0-4 |
|
ККП-1166 |
6 |
3-0-3 |
|
ККП-1167 |
12 |
5-0-5 |
|
ККП-1168 |
6 |
5-0-5 |
|
ККП-1169 |
12 |
5-0-5 |
|
ККП-1170 |
11 |
5-0-5 |
|
ККП-1171 |
12 |
4-0-4 |
|
ККП-1172 |
11 |
4-0-4 |
|
ККП-1173 |
11 |
4-0-4 |
|
ККП-1206 |
12 |
3-0-4 |
Рукоятка грейферная, |
ККП-1207 |
12 |
4-0-4 |
|
ККП-1222 |
12 |
5-0-5 |
|
ККП-1224 |
12 |
4-0-4 |
|
ККП-1257 |
12 |
1-0-1 |
|
ККП-1258 |
12 |
4-0-4 |
|
ККП-1102 |
12 |
5-0-5 |
Рукоятка нормальная, |
ККП-1104 |
6 |
3-0-3 |
|
ККП-1106 |
11 |
4-0-4 |
|
ККП-1108 |
11 |
4-0-4 |
|
ККП-1109 |
12 |
5-0-5 |
|
ККП-1110 |
12 |
5-0-5 |
|
ККП-1112 |
12 |
5-0-5 |
|
ККП-1113 |
12 |
4-0-4 |
|
ККП-1114 |
6 |
4-0-4 |
|
ККП-1116 |
6 |
3-0-3 |
|
ККП-1120 |
12 |
4-0-4 |
|
ККП-1121 |
12 |
4-0-4 |
|
ККП-1122 |
12 |
5-0-5 |
|
ККП-1124 |
12 |
4-0-4 |
|
ККП-1125 |
12 |
4-0-4 |
|
ККП-1126 |
10 |
4-0-4 |
|
ККП-1127 |
10 |
4-0-4 |
|
ККП-1128 |
12 |
5-0-5 |
|
ККП-1129 |
12 |
5-0-5 |
|
ККП-1130 |
12 |
4-0-4 |
|
ККП-1131 |
6 |
2-0-2 |
|
ККП-1132 |
6 |
3-0-3 |
|
ККП-1133 |
12 |
5-0-5 |
|
ККП-1135 |
10 |
5-0-5 |
|
ККП-1136 |
6 |
4-0-4 |
|
ККП-1137 |
12 |
4-0-4 |
|
ККП-1139 |
12 |
4-0-4 |
|
ККП-1140 |
12 |
4-0-4 |
|
ККП-1141 |
10 |
2-0-2 |
|
ККП-1143 |
6 |
1-0-1 |
|
ККП-1146 |
12 |
4-0-4 |
|
ККП-1147 |
11 |
4-0-4 |
|
ККП-1150 |
9 |
3-0-3 |
|
ККП-1152 |
12 |
5-0-5 |
|
ККП-1154 |
10 |
1-0-1 |
|
ККП-1155 |
12 |
4-0-4 |
|
ККП-1159 |
12 |
5-0-5 |
|
ККП-1160 |
12 |
4-0-4 |
|
ККП-1161 |
12 |
4-0-4 |
|
ККП-1162 |
10 |
5-0-5 |
Наименование параметра |
Значение |
Напряжение постоянного тока |
440В |
Напряжение переменного тока |
500В |
Частота переменного тока |
до 60Гц |
Номинальный ток |
25А |
Режим работы |
ПВ 40% |
Количество электрических цепей |
12 |
Включаемый ток: - при переменном напряжении до 500В - при постоянном напряжении до 440В |
50А 25А |
Отключаемый ток: - при переменном напряжении до 500В - при постоянном напряжении 110/220/440В |
25А 2,5/2,0/0,5А |
Степень защиты |
IP40 |
Климатическое исполнение и категория размещения |
У2 |
