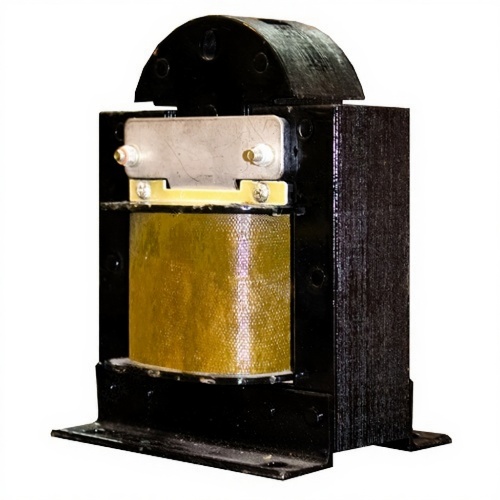

Электромагнит ЭД-10101
Однофазный тянущий электромагнит открытого исполнения с винтовыми зажимами ЭД-10101 (ЭД10101).
Предназначение:
Для осуществления управления дистанционным способом гидравлическими, пневматическими и другими механизмами.
Главная конструктивная особенность:
- конструктивно магнитопровод состоит из отдельных изолированных листов,
- магнитопроводы выполнены из ферримагнитного материала.
Рабочее положение магнита ЭД в пространстве должно быть вертикальным.
Маркировка и расшифровка электромагнита ЭД-10101 Х5:
- ЭД - электромагнит длинноходовой,
- 10 - размер магнитопровода,
- 1 - тянущий,
- 0 - ПВ 60%,
- 1 - степень защиты IP30,
- Х5 - климатическое исполнение и категория размещения.
Таблица характеристик магнитов ЭД-10101:
|
Наименование параметра
|
Значение
|
|
Номинальное усилие
|
160 Н
|
|
Количество фаз
|
1, однофазный
|
|
Номинальное напряжение
|
220В, 380В
|
|
ПВ
|
60 %
|
|
Исполнение
|
Тянущий
|
|
Диапазон рабочих температур
|
от минус 40°С до плюс 40°С
|
|
Высота над уровнем моря
|
до 2000 м
|

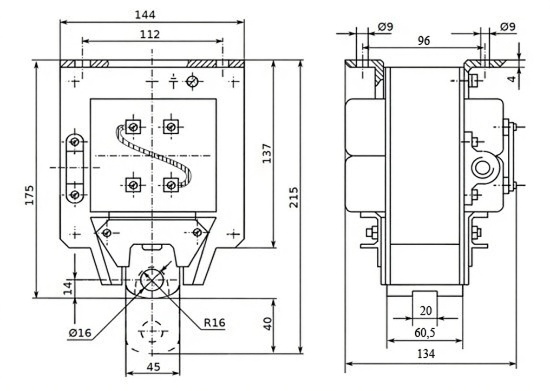

Чертеж и размеры ЭД-10101:
Заметки:
Важно помнить, учитывать и соблюдать при монтаже и эксплуатации условия окружающей среды должны, которые должны быть взрывобезопасные, не содержащие пыли в количестве, способном нарушить работу эл. магнита, а также агрессивные газы и пары, концентрации которых способны привести к разрушению металлов и изоляции.
